Máy cắt tự động Beta 300 Pro
Việc chuẩn bị các mẫu kim loại bắt đầu với quy trình cắt chất lượng cao. Bề mặt hoàn hảo ...
#SiCCeramic #EBSD #Chuẩn bị mẫu kim loại #Chất bán dẫn #Thử nghiệm vật liệu
cacbua silic Gốm sứ (SiC) có tính dẫn nhiệt vượt trội, chịu nhiệt độ cao, chống mài mòn và được áp dụng rộng rãi trong sản xuất chất bán dẫn, PV năng lượng mới, bảo vệ nhiệt hàng không vũ trụ và luyện kim nhiệt độ cao. Hiệu suất sử dụng của chúng bị chi phối bởi hình thái hạt, điều kiện biên hạt và ứng suất dư.
EBSD đóng vai trò là phương pháp mô tả đặc tính thiết yếu để phân tích hướng hạt, kết cấu và các khuyết tật vi mô của SiC. Dữ liệu EBSD đáng tin cậy hướng dẫn tối ưu hóa quá trình thiêu kết và tránh lỗi thành phần. Việc chuẩn bị mẫu chính xác quyết định thành công của việc lập chỉ mục EBSD cho gốm SiC cứng và giòn. Giấy nhám tiêu chuẩn không mài được; đĩa kim cương cộng với đánh bóng rung là bắt buộc.

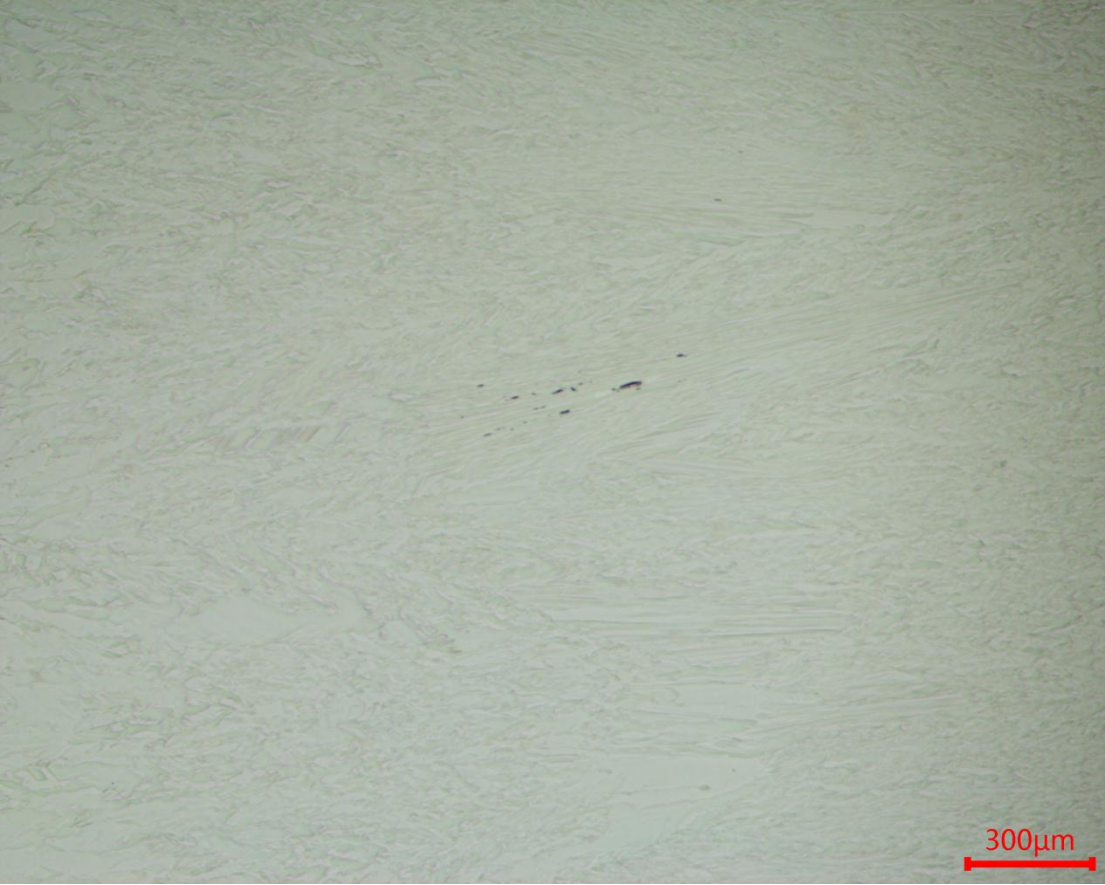

Hình 1: Ảnh hiển vi mẫu gốm silicon cacbua (SiC) (Tỷ lệ: 300μm)

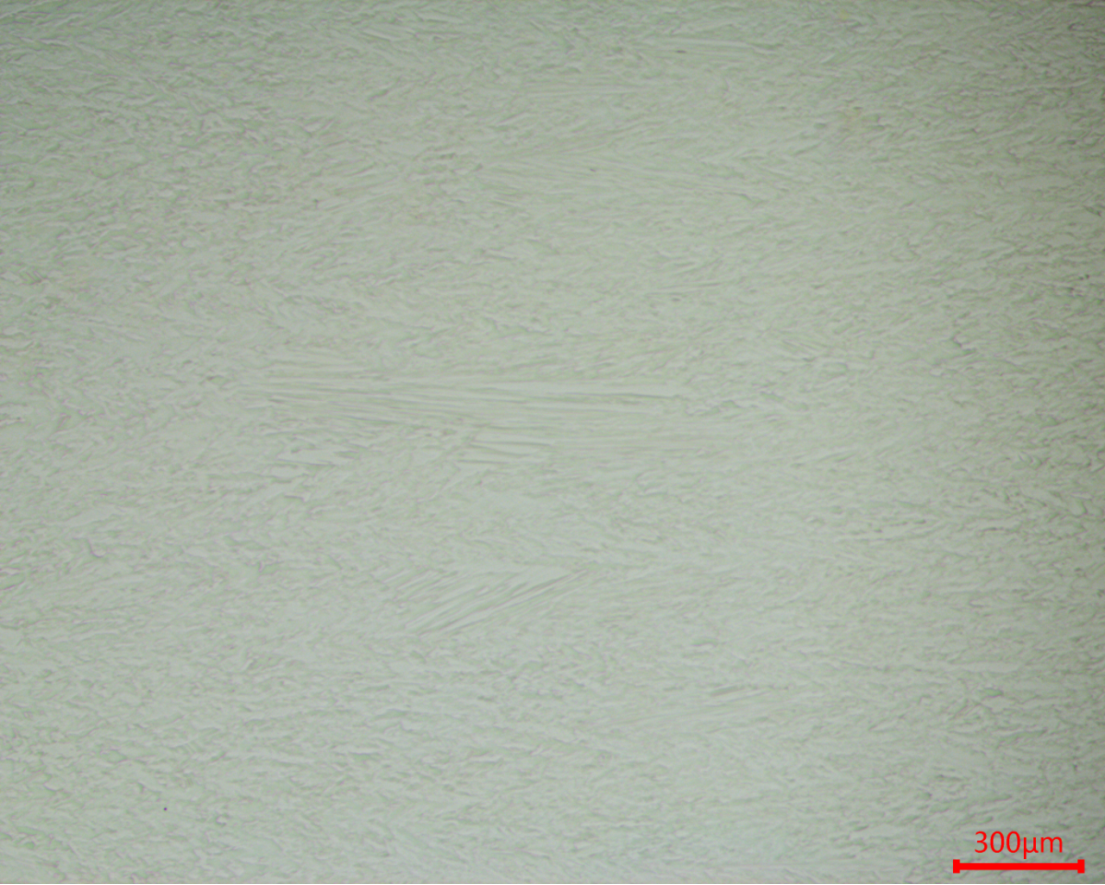

Hình 2: Ảnh hiển vi mẫu gốm silicon cacbua (SiC) (Tỷ lệ: 300μm)
Quy trình chuẩn bị SiC EBSD của chúng tôi:
1️⃣ Mài thô với đĩa kim cương P400 để làm phẳng
2️⃣ Mài mịn: Hệ thống treo kim cương POS pad 9μm PD-WT
3️⃣ Đánh bóng thô: Vải SC-JP 3μm PD-WT treo
4️⃣ Đánh bóng trung gian: Hệ thống treo vải ZN-ZP AO-A439
5️⃣ Đánh bóng rung cuối cùng: Hệ thống treo vải ZN-ZP AO-A439
#Trojan | #Trojanmetallography
.jpg?imageView2/2/w/400/format/jpg/q/75 "Cắt bánh xe")
.png?imageView2/2/w/400/format/jpg/q/75 "Cốc gắn dùng một lần")
