ENEPIG (Electroless Nickel-Palladi-Gold) là chất hoàn thiện bề mặt vượt trội cho PCB hiệu suất cao. Được chế tạo với lớp phủ ba lớp Ni-Pd-Au nhỏ gọn, đồng nhất, nó có khả năng chống oxy hóa và ăn mòn tuyệt vời cộng với khả năng chống tiếp xúc thấp.
Nó loại bỏ các vấn đề về miếng đệm màu đen từ vàng ngâm thông thường đồng thời hỗ trợ cả hàn và liên kết dây để lắp ráp điện tử phức tạp.

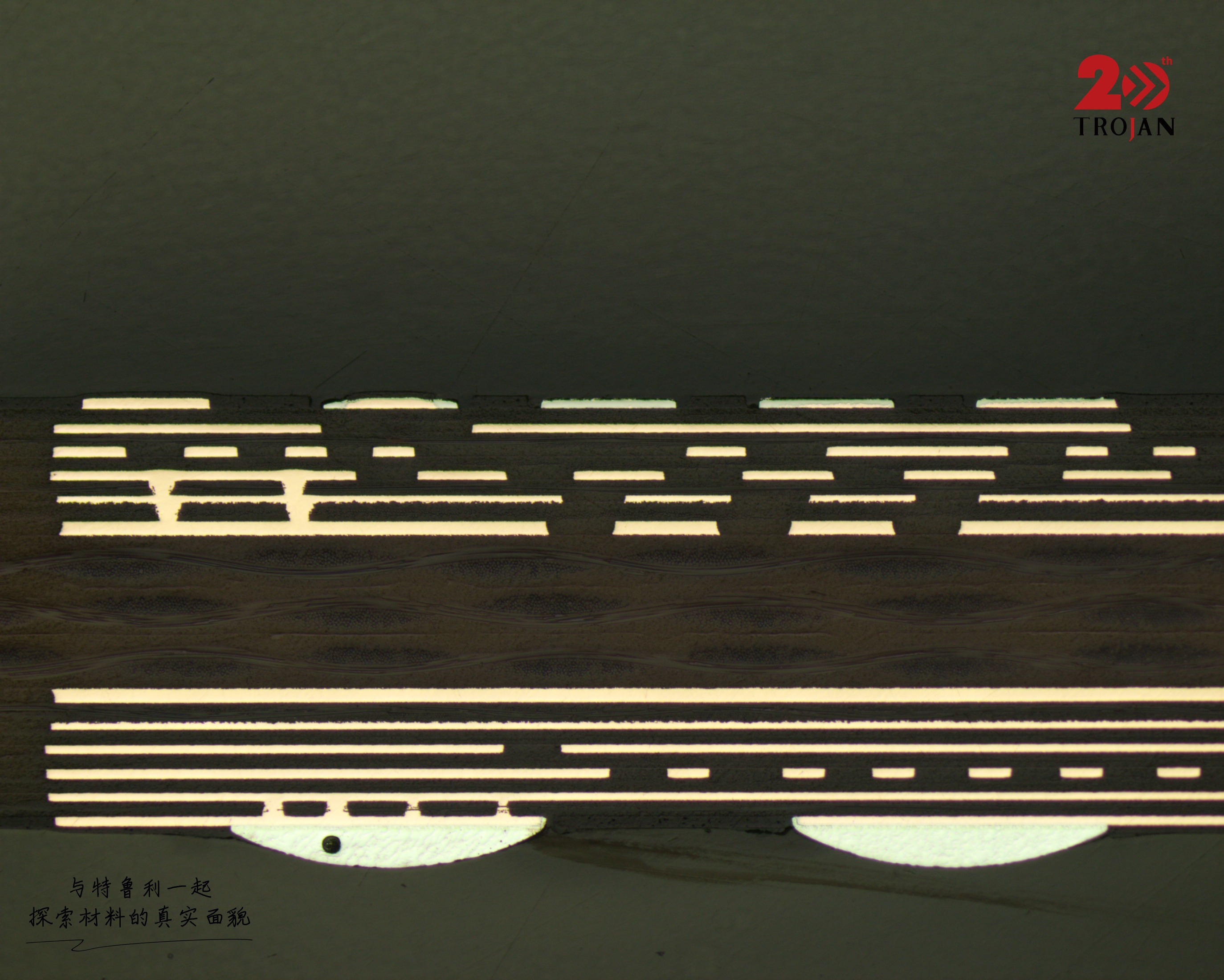

Hình 1: Mặt cắt kim loại của cấu trúc lớp PCB
Ứng dụng chính
- Chất nền đóng gói bán dẫn: lý tưởng cho việc liên kết dây Cu/Au
- ECU ô tô & radar xe: chống sốc và chịu được nhiệt độ rộng/ô nhiễm dầu
- Thiết bị y tế chính xác & PCB hàng không vũ trụ: ổn định trong điều kiện làm việc khắc nghiệt
- Trạm gốc 5G, linh kiện tần số cao & bảng mạch HDI: áp dụng số lượng lớn

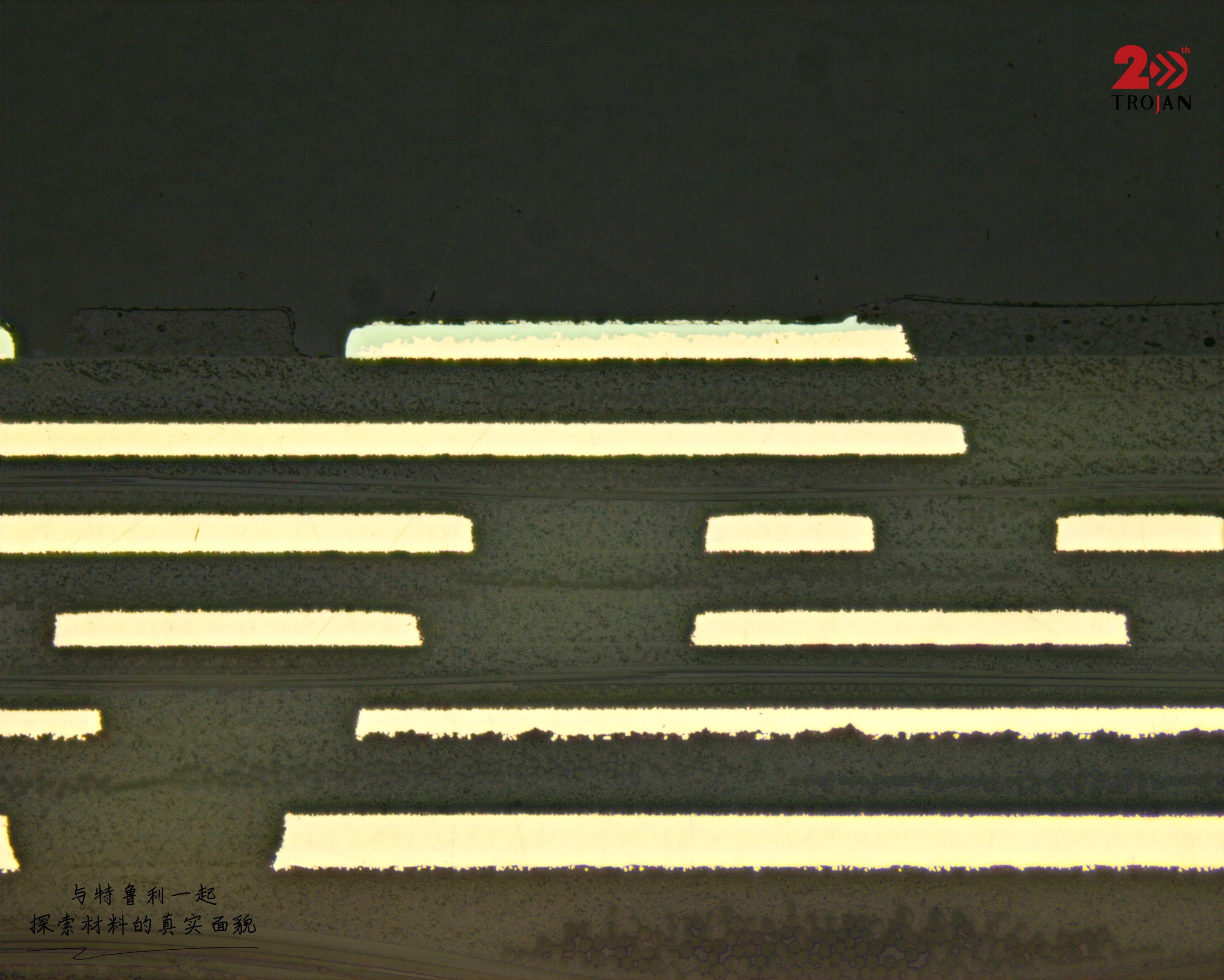

Hình 2: Kiểm tra bằng kính hiển vi chất lượng mạ liên tục
Nhờ độ bền vượt trội và khả năng tương thích quy trình, ENEPIG là lớp hoàn thiện quan trọng để kết nối chính xác, đáng tin cậy trên các thiết bị điện tử cao cấp.

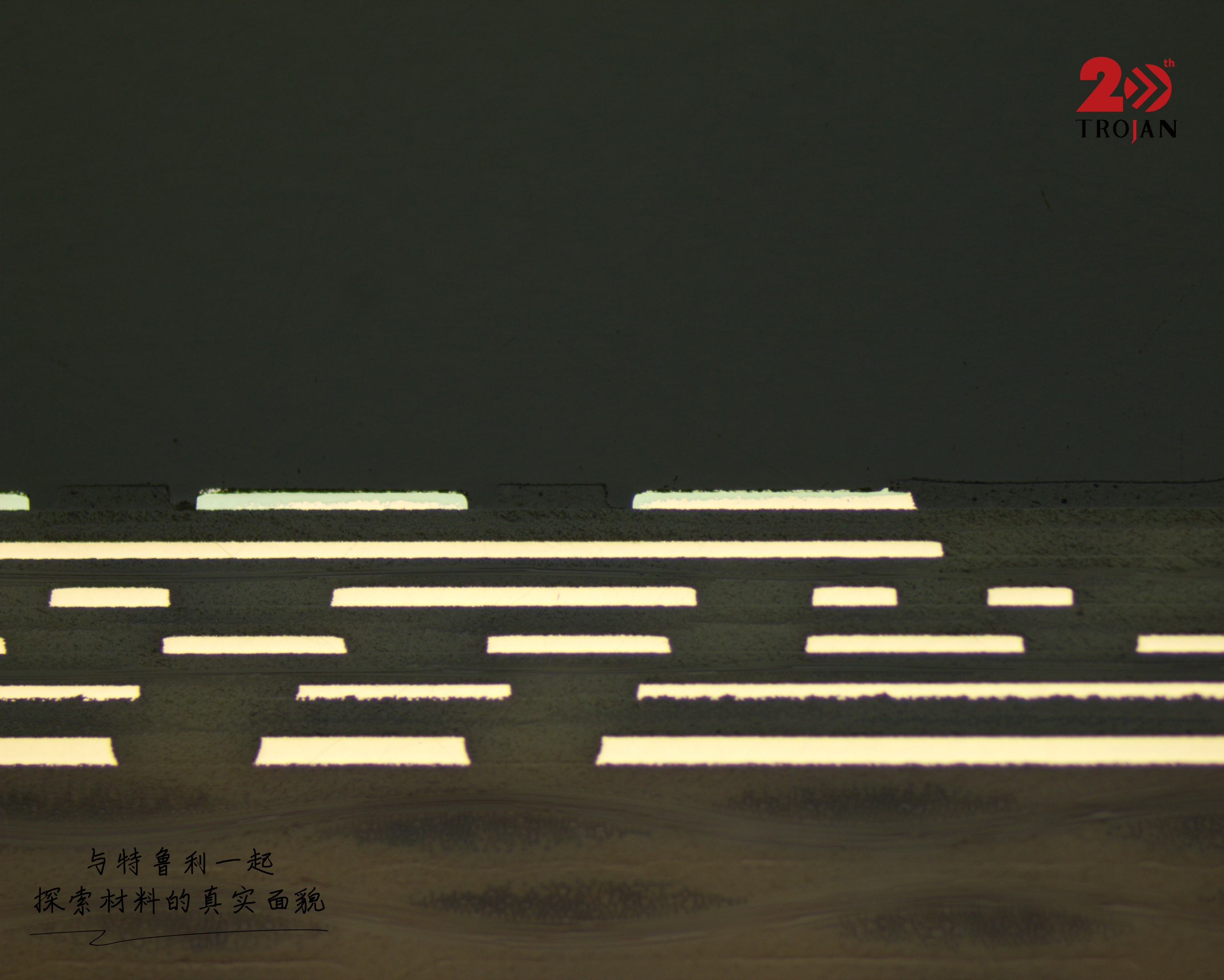

Hình 3: Phân tích giao diện và căn chỉnh nhiều lớp
Các thông số chuẩn bị mẫu kim loại cho ENEPIG PCB
- mài: MET-SP P400~P4000
- Đánh bóng tốt: vải SC 1μm PD-WT
- Đánh bóng cuối cùng: Vải ZN 50nm SO-439

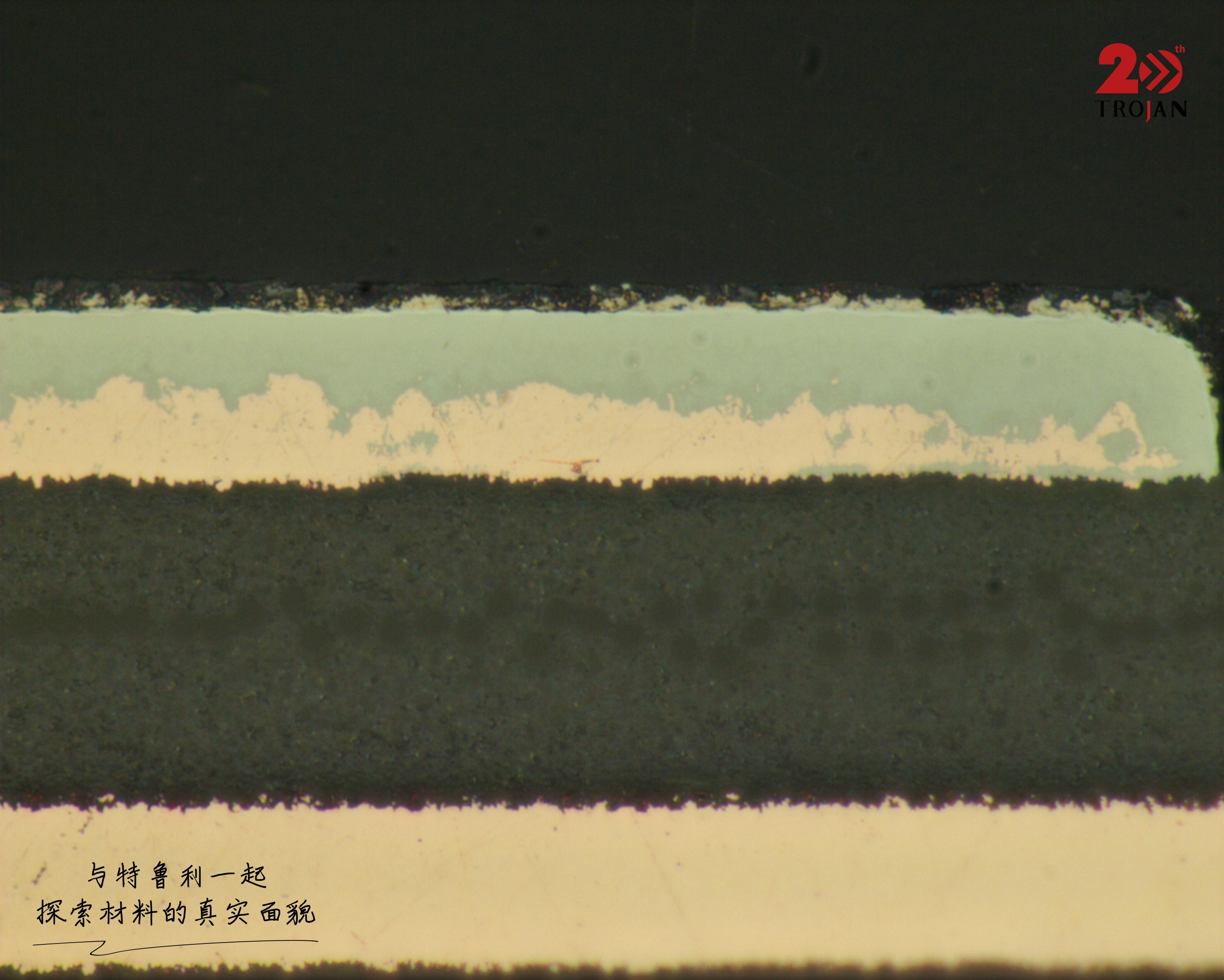

Hình 4: Hình ảnh chi tiết có độ phóng đại cao của giao diện lớp phủ ENEPIG
