Cốc khuôn silicone
Mô tả Sản phẩm Các cốc khuôn silicone có thể tái sử dụng, bền được s...

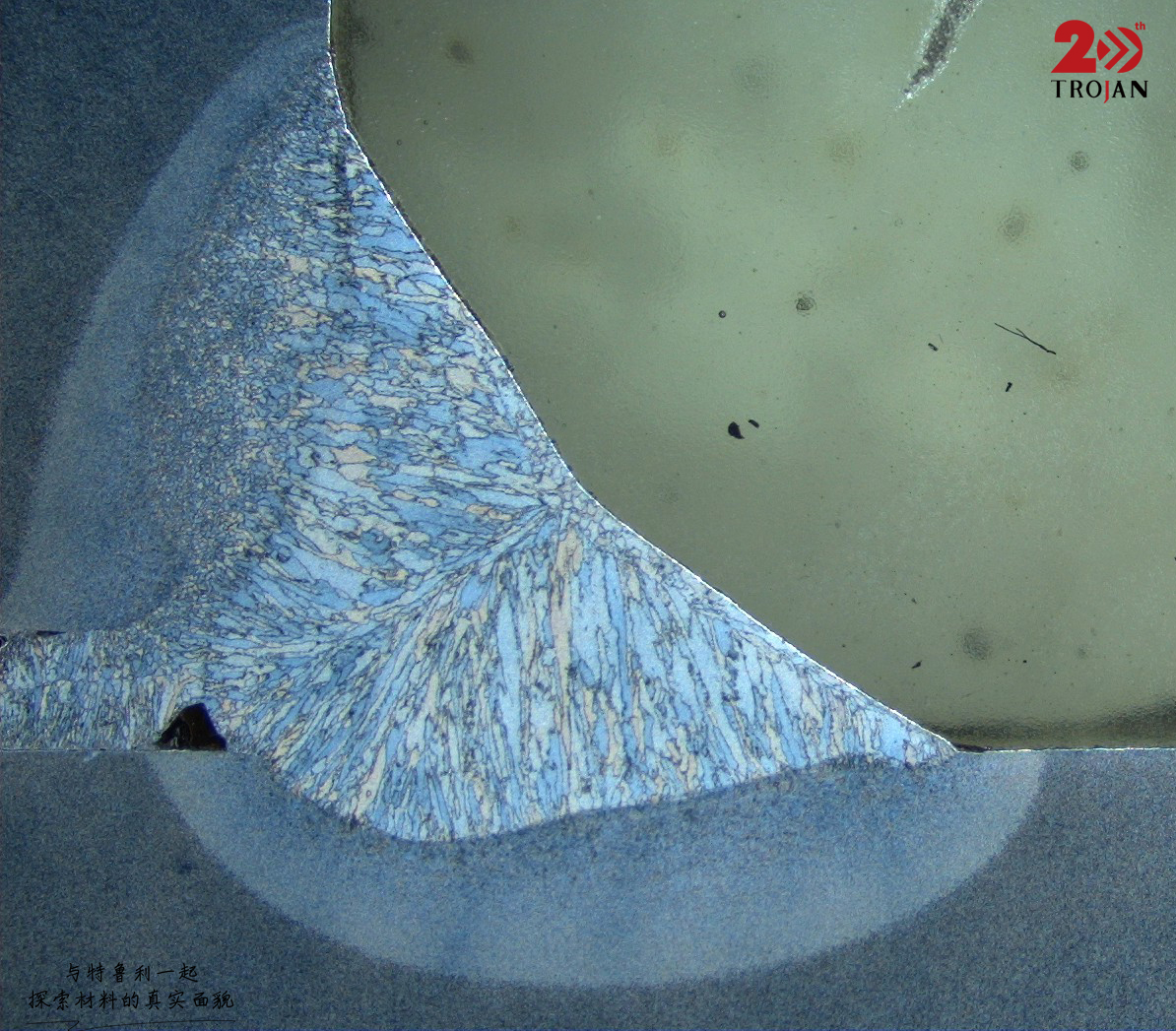

Kiểm tra kim loại các mối hàn thép cacbon được chế tạo thông qua hàn hồ quang kim loại khí CO₂ đóng vai trò là phương pháp cốt lõi để đánh giá chất lượng hàn và tính hợp lý của quy trình.

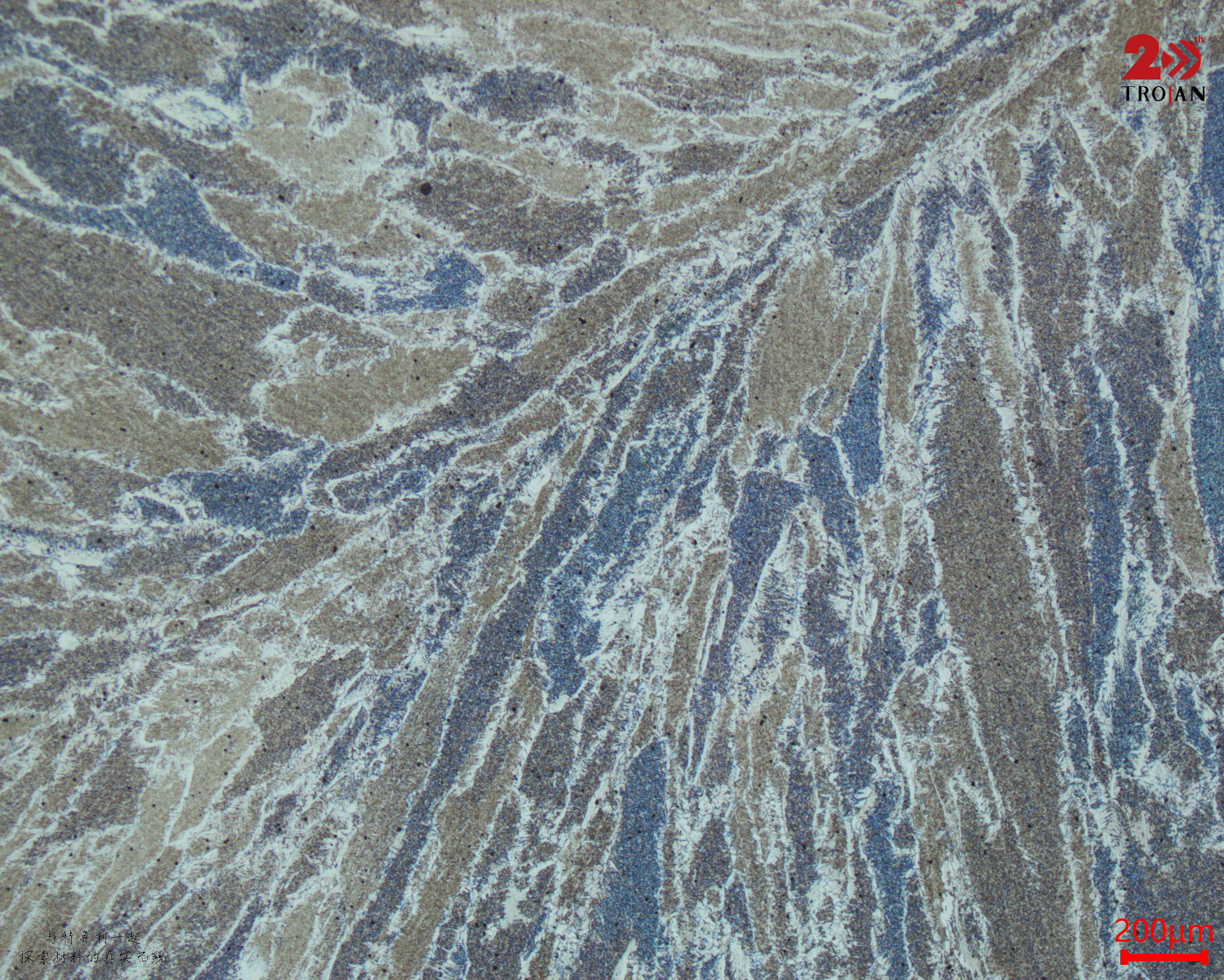

Các hạt dạng cột, cùng với một lượng nhỏ ferit proeutectoid, ferit tấm mặt bên và peclit thường được tìm thấy trong vùng kim loại mối hàn.

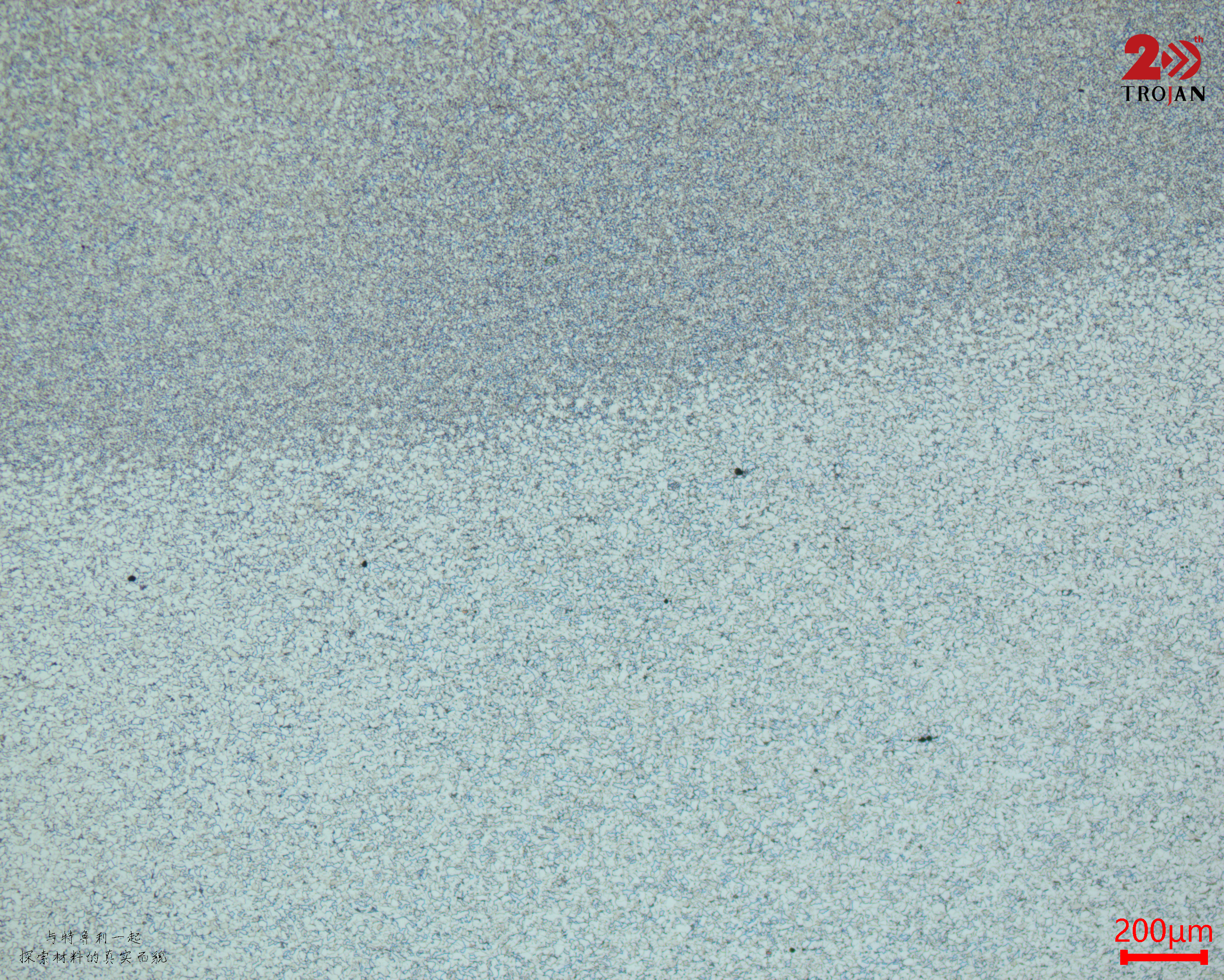

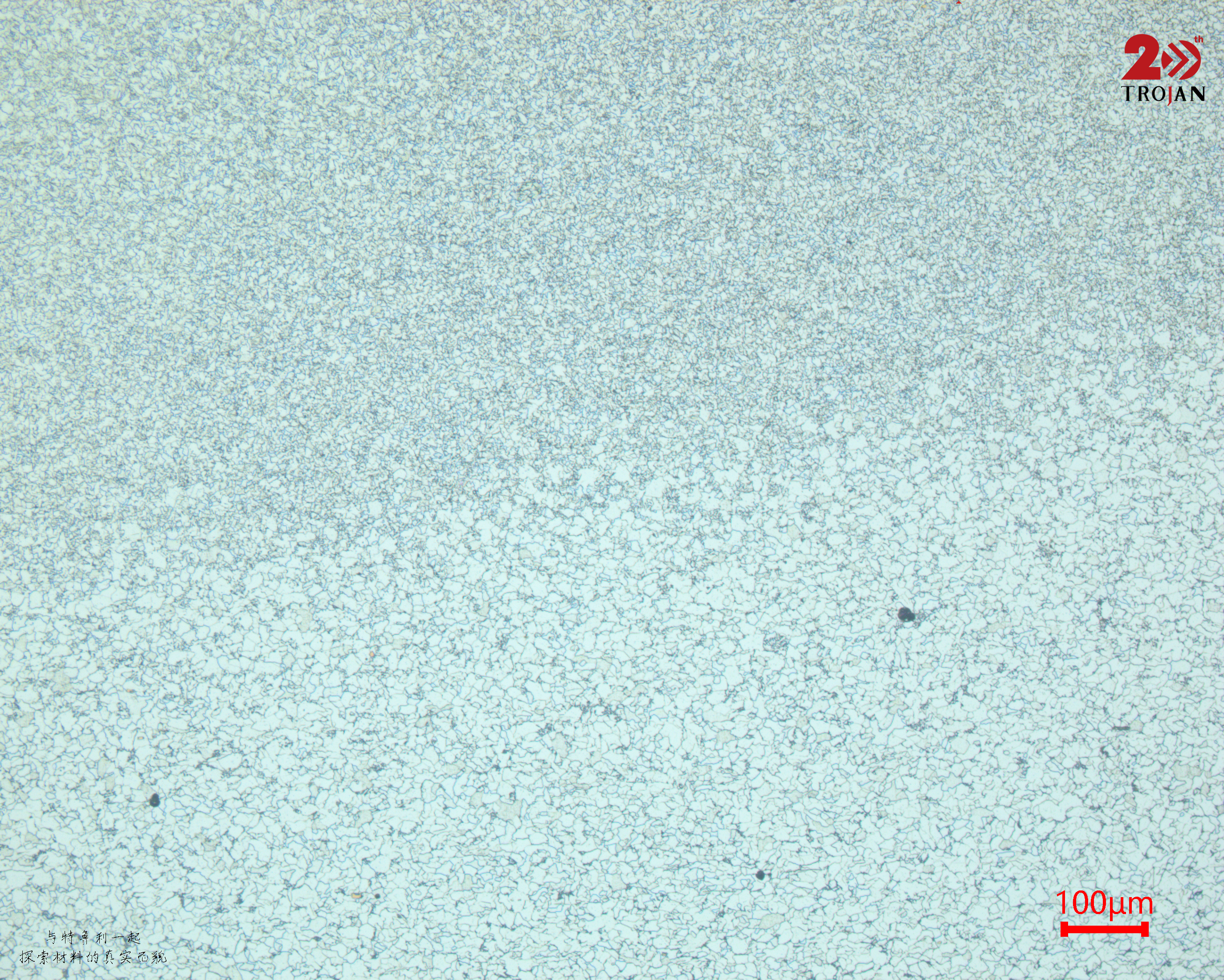

Vùng ảnh hưởng nhiệt (HAZ) thể hiện sự chuyển đổi cấu trúc vi mô giữa vùng hạt thô và hạt mịn. Cấu trúc Widmanstätten và các lớp cứng martensitic có xu hướng hình thành ở vùng hạt thô, làm giòn mối hàn.
Quan sát bằng kính hiển vi gần đường nhiệt hạch cho phép xác định các khuyết tật bên trong như phản ứng tổng hợp không hoàn toàn, các vết nứt nhỏ, lỗ rỗng và tạp chất. Nó cũng đánh giá mức độ quá nhiệt và tốc độ làm mát ảnh hưởng đến hình thái cấu trúc vi mô như thế nào. Kết quả kiểm tra kim loại cung cấp tài liệu tham khảo trực tiếp để điều chỉnh đầu vào nhiệt hàn, nhiệt độ gia nhiệt trước và nhiệt độ giữa các lớp, kiểm soát hiệu quả xu hướng đông cứng và rủi ro nứt do hydro gây ra.
Đánh giá kim loại kết hợp tích hợp phân bố độ cứng và đánh giá cấu trúc vi mô là một phương pháp đáng tin cậy để xác minh các thông số kỹ thuật của quy trình hàn và đảm bảo tính toàn vẹn của cấu trúc.
1️⃣ Mài thô: MET-M P400
2️⃣ Mài mịn: POS 9μm PD-WT
3️⃣ Đánh bóng: ET-JP 1μm PD-WT
*Thay thế cho Bước 2: Giấy nhám P800 đến P2000
.png?imageView2/2/w/400/format/jpg/q/75 "Máy ép lắp FlexPRESS-600")
.png?imageView2/2/w/400/format/jpg/q/75 "Cốc gắn dùng một lần")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Hệ thống treo kim cương đơn tinh thể MD-W")
