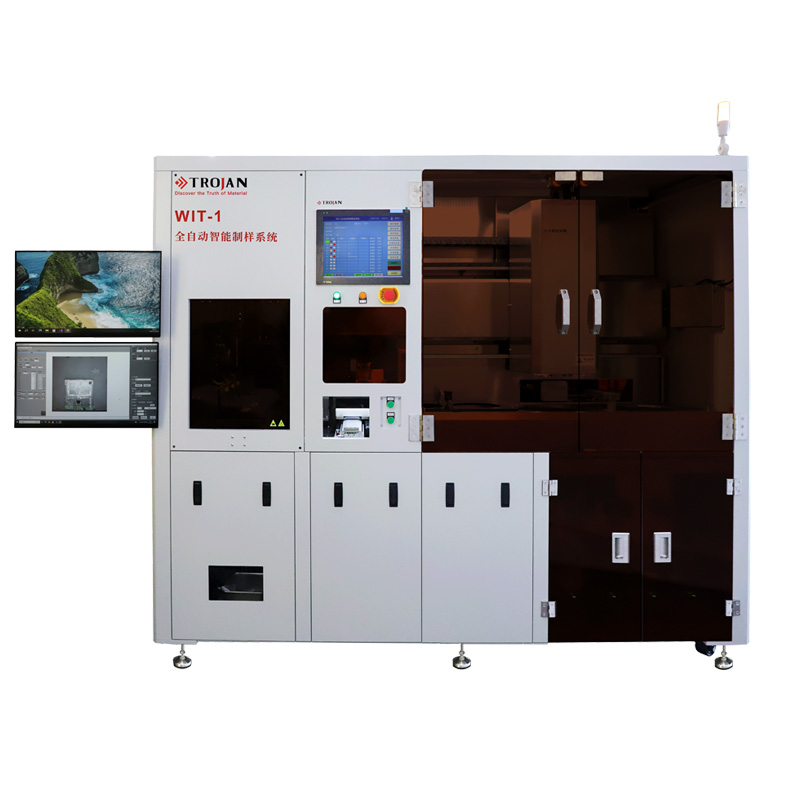

Hệ thống chuẩn bị mẫu thông minh hoàn toàn tự động WIT-1 được phát triển đặc biệt để phát hiện lát cắt ngang trong các ngành công nghiệp như chất bán dẫn và PCB... Hệ thống này có thể được sử dụng để phát hiện và phân tích định vị chính xác các lỗ PCB, đồng, mối hàn và bi thiếc. Nó sử dụng camera CCD độ phân giải cao để xác định vị trí mài, cho phép nó tự động hoàn thành các quy trình như mài thô, mài mịn, đánh bóng mịn và làm sạch.
Tính năng:
1) Thấu kính CCD có độ chính xác cao để hiệu chuẩn mẫu mang lại độ chính xác cao và trường nhìn rộng, đạt được độ chính xác mài là ±10μm.
2) Nhiều đường mài có thể được hiệu chỉnh trên một mẫu cùng một lúc. Sau khi hoàn thành một lần xay, nó sẽ tự động chuyển sang lần xay tiếp theo mà không cần hiệu chỉnh lại.
3) Tự động điều chỉnh góc mài để điều chỉnh các mẫu bị nghiêng trong quá trình lắp.
4) Có thể chứa tối đa 3 mẫu cùng lúc để mài và đánh bóng.
5) Áp suất và tốc độ tác dụng lên mẫu có thể kiểm soát được, ngăn ngừa nứt hoặc vỡ do áp suất quá cao.
6) Được trang bị đánh dấu/mã hóa bằng laser để truy xuất nguồn gốc mẫu.
7) Máy trạm kép có khả năng chuyển đổi đĩa mài tự động; có thể chứa tới 20 đĩa mài.
8)Có khả năng chụp ảnh mặt đất/bề mặt được đánh bóng.
9) Được cấu hình với 4 bộ chất lỏng đánh bóng khác nhau, 2 trong số đó có khuấy cơ học; cả 4 bộ đều có báo động mức chất lỏng.
10) Bao gồm một trạm làm sạch với chức năng làm sạch siêu âm, rửa bằng nước và sấy khô bằng không khí.
11) Các mẫu đã xử lý được đặt ngửa và sắp xếp có trật tự trong khay thu hồi để tránh làm trầy xước bề mặt đã chuẩn bị.
Thông số kỹ thuật
| WIT-1 | ||
| đầu vào | Nguồn điện | AC 220V/50 Hz Nối đất, Tổng công suất: 7Kw, Công suất định mức: 2Kw |
| Khí nén | 0,6 ~ 0,7MPa, Ống OD = Φ10mm | |
| Kết nối nước bên ngoài | <0,3Mpa,Ống OD=Φ10mm | |
| Hộp gắn mẫu | Kích thước 39×47×12mm / 30*27*12mm, Số lượng tối đa 21 | |
| đầu ra | Thoát nước | Ống thoát nước OD 32mm |
| Xả | Các mẫu được thải ra trực diện và được sắp xếp có trật tự. | |
| An toàn | Dừng khẩn cấp | Nhấn để cắt mạch điều khiển và nguồn điện. |
| An toàn Door Lock | Rơle an toàn và khóa cửa an toàn, cấp bảo vệ an toàn PLD. | |
| Đèn báo động ba màu | Có | |
| Kiểm soát | Điều khiển PLC | Màn hình chính: 15 inch / Màn hình phụ: 7 inch |
| màn hình máy tính | Màn hình kép , 24 inch | |
| Hệ thống căn chỉnh | Máy ảnh CCD | 25 Megapixel |
| Trường ảnh | 35x35mm | |
| Đánh dấu/Đọc bằng Laser | Có | |
| Số dòng tối đa | 30 | |
| Phương pháp vẽ đường | Dịch khoảng cách được chỉ định dựa trên các dòng tính năng. | |

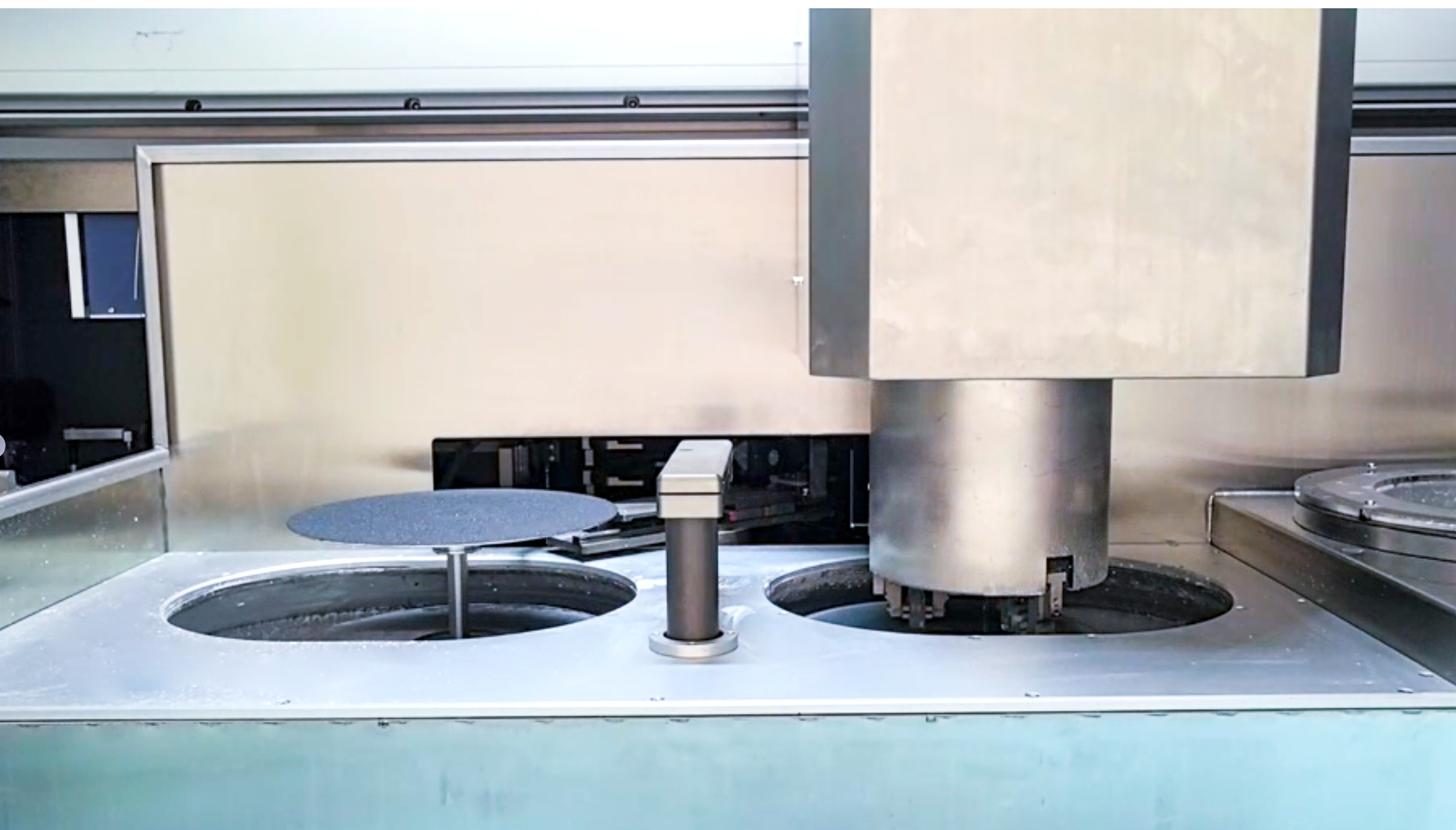

| Trạm mài/đánh bóng | Trạm mài | 2 |
| Đường kính đĩa mài | Φ254mm | |
| Tốc độ quay | 100-1000 vòng/phút | |
| Công suất động cơ | 1Kw | |
| Đầu mài di chuyển | Số lượng mẫu được giữ | 3 |
| Công suất động cơ | 0,4Kw | |
| Tốc độ quay | Xoay chuyển động qua lại 0-360° | |
| Áp lực | 5-100N | |
| Hệ thống phân phối | Nhóm phân phối | 4 nhóm X 1,8L mỗi nhóm |
| Tốc độ dòng chảy | 0-50 ml/phút | |
| Khuấy | 2 nhóm, khuấy cơ học | |
| Cảnh báo mức chất lỏng | Có | |
| Lưu trữ đĩa | Số lượng đĩa | 20 |
| Cảnh báo tuổi thọ đĩa | Dựa trên số lượng sử dụng hoặc lực mài | |
| Vệ sinh | Vệ sinh Methods | Rửa nước, siêu âm, quay khô đĩa tốc độ cao |
| Trạm sấy | Thổi khô độc lập | |
| Thư viện quy trình chuẩn bị mẫu | Nhóm chương trình | 30 |
| Số bước tối đa cho mỗi chương trình | 10 | |
| Điều kiện kết thúc một bước | Lượng xay còn lại [tối thiểu 0,001mm], Lượng xay [tối thiểu 0,001mm] hoặc Thời gian mài | |
| Chế độ mài một bước | Bằng áp suất [0-100N] hoặc tốc độ [min 0,001mm/s] | |
| Kích thước | Màn hình & đèn gập | 2400x1320x2000mm |
| cân nặng | 1500kg | |
Dựa trên Trung Quốc, TROJAN tập trung mạnh vào bán hàng quốc tế, hiện tại, TROJAN đã bán Hệ thống chuẩn bị mẫu thông minh hoàn toàn tự động WIT-1 đến hơn 40 quốc gia, chẳng hạn như Châu Âu, Hoa Kỳ, Hàn Quốc và Đông Nam Á.
