Mặt cắt SPCC: khi hình thành các hư hỏng bắt đầu từ vi cấu trúc- Trojan (Suzhou) material technology Co., Ltd.

Mặt cắt SPCC: khi hình thành các hư hỏng bắt đầu từ vi cấu trúc

17-08-2026

Nứt, tách lớp hoặc gãy giòn trong quá trình dập và uốn thép cán nguội SPCC có thể không phải lúc nào cũng được giải thích bằng kích thước hoặc đặc tính kéo thông thường.

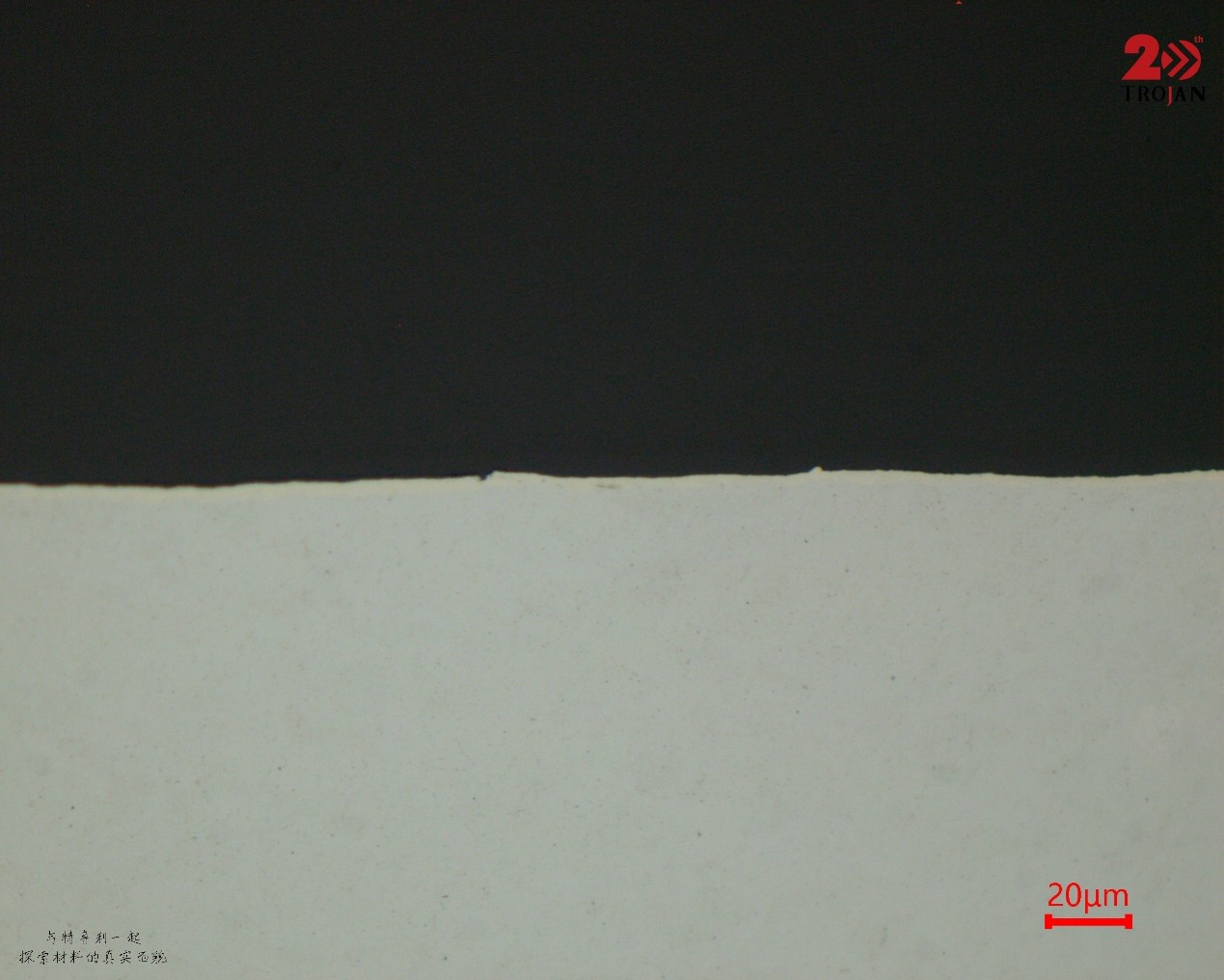

SPCC cross-section microstructure detail

Phương pháp kim loại cắt ngang có thể tiết lộ những gì mà việc kiểm tra định kỳ có thể bỏ sót - chẳng hạn như hạt thô, dải quá mức, sự kết tụ cacbua hoặc các vết nứt vi mô do lăn có thể làm giảm khả năng định hình và góp phần gây ra những hư hỏng không mong muốn.

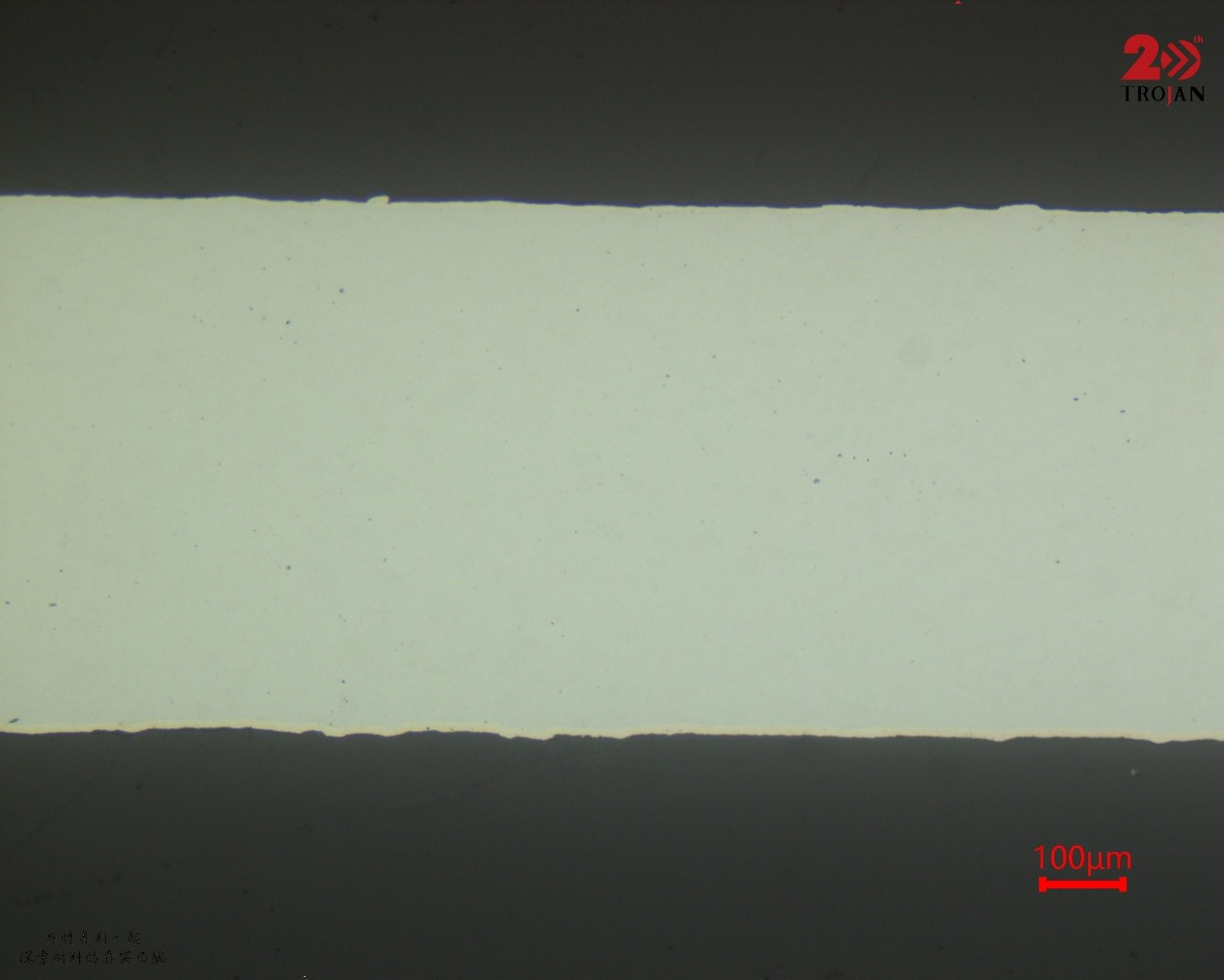

Quy trình chuẩn bị mẫu

Đối với mẫu SPCC này, chúng tôi đã sử dụng lộ trình chuẩn bị sau:

Nhựa gắn nguội TJ2226
Giấy nhám P400 MET-SP SiC có nước
Đĩa mài mịn POS 9 μm huyền phù kim cương đa tinh thể PD-WT
Vải đánh bóng lụa trắng SC-JP 3 μm huyền phù kim cương đa tinh thể PD-WT
Vải đánh bóng polyurethane màu đen ZN-ZP 0,05 μm SO-A539 đánh bóng

Việc mài và đánh bóng được thực hiện bằng máy mài và đánh bóng tự động Alpha-610.

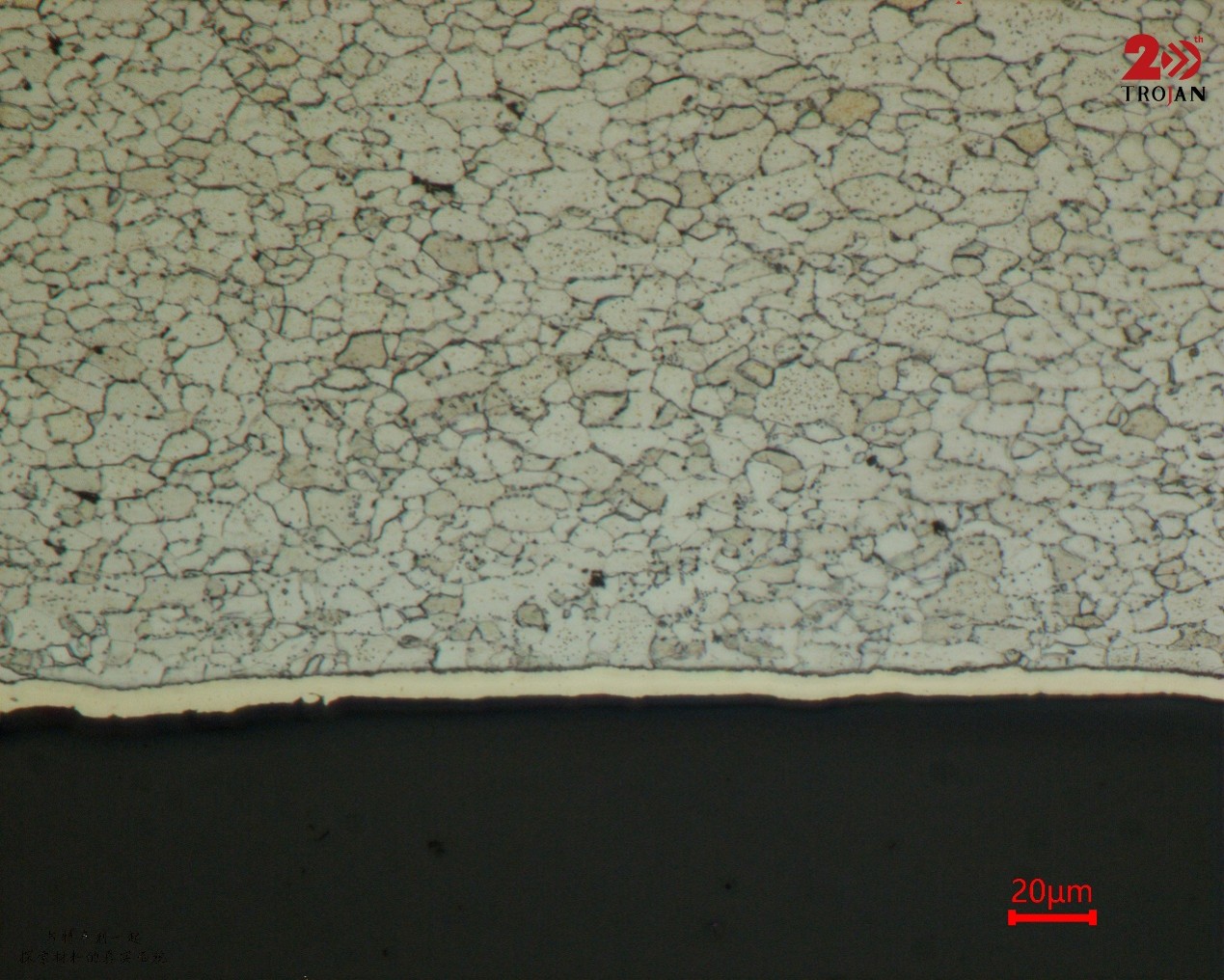

SPCC polished and etched grain structure

Kết luận và kiểm soát chất lượng

Mặt cắt được chuẩn bị tốt sẽ cung cấp cơ sở rõ ràng hơn nhiều cho việc đánh giá cấu trúc vi mô, theo dõi các lỗi tạo hình và xác minh chất lượng quy trình.

# Luyện kim #SPCC #Phân tích Thất bại #Kiểm soát chất lượng #Chuẩn bị mẫu #Thép
