Là chất mang cốt lõi của sản xuất điện tử, chất lượng cấu trúc bên trong của PCB quyết định trực tiếp đến độ tin cậy của sản phẩm cuối cùng. Kiểm tra mặt cắt kim loại là “công cụ quan điểm chất lượng” mạnh mẽ nhất trong ngành PCB, từng bước khám phá “sự thật ẩn giấu” của các bảng mạch—từ lấy mẫu, lắp, mài, đánh bóng đến quan sát bằng kính hiển vi.
Cho dù đó là lực liên kết giữa các lớp của bảng nhiều lớp, tính đồng nhất của mạ điện xuyên lỗ, cấu trúc vi mô của các mối hàn hay trạng thái bong tróc của chất nền và lá đồng, các mặt cắt kim loại đều có thể trình bày chúng một cách chính xác.
Đối với các doanh nghiệp PCB, việc thử nghiệm này không chỉ là yêu cầu cứng nhắc để đáp ứng các tiêu chuẩn mà còn là phương tiện cốt lõi để tối ưu hóa quy trình sản xuất và nâng cao năng suất sản phẩm. Thông qua phân tích mặt cắt kim loại, mấu chốt của các vấn đề trong khoan, cán màng, mạ điện và các quy trình khác có thể được xác định nhanh chóng, giúp việc kiểm soát chất lượng trở thành mục tiêu.
Một phần nhỏ mang dòng dưới cùng an toàn của sản phẩm điện tử. Làm tốt công việc kiểm tra phần kim loại là xây dựng tuyến phòng thủ đầu tiên cho chất lượng PCB!

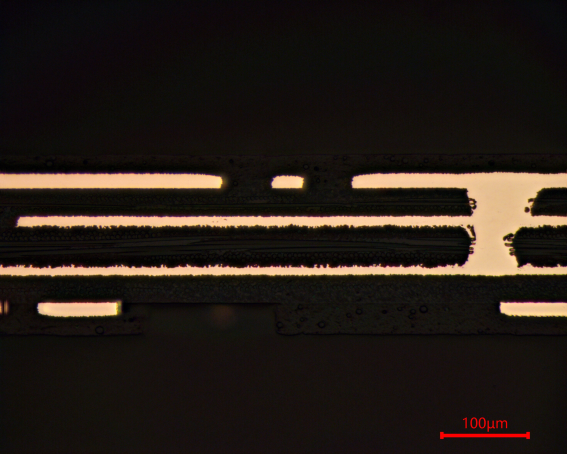

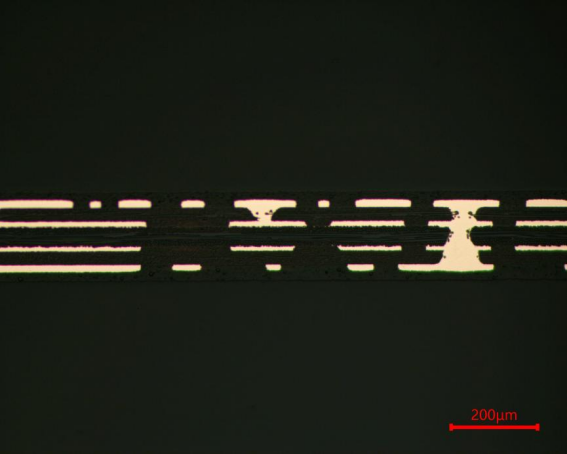

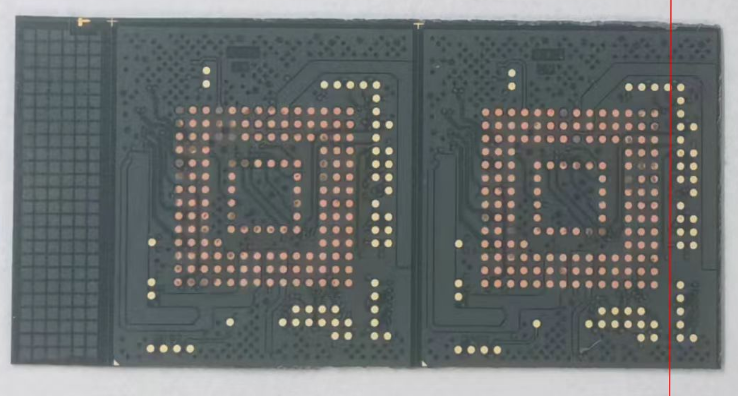

Để chuẩn bị mẫu PCB hiệu quả, giấy nhám kim loại P400 được sử dụng để mài thô và đĩa POS được sử dụng để định vị mài mịn. Sơ đồ sau đây được chia sẻ để tham khảo:
1. Nghiền đến mép của vị trí mục tiêu bằng giấy nhám kim loại P400;
2. Nghiền đến vị trí mục tiêu bằng hệ thống treo đánh bóng đĩa POS 9μm PD-WT;
3. Đánh bóng bằng Vải đánh bóng SC-JP Hệ thống treo đánh bóng 3μm PD-WT;
4. Đánh bóng bằng Vải đánh bóng ET-JP 1μm Hệ thống treo đánh bóng PD-WT ;
5.Thực hiện đánh bóng lần cuối bằng Vải đánh bóng ZN-ZP Hệ thống treo đánh bóng silica SO-A439 50nm .
