Kế hoạch chuẩn bị mẫu BGA

28-10-2025

Khi các sản phẩm điện tử tiếp tục phát triển theo hướng thu nhỏ và tích hợp mật độ cao, bao bì mảng lưới bóng (BGA) đã trở thành dạng bao bì cốt lõi cho các thiết bị như điện thoại thông minh và hệ thống hàng không vũ trụ nhờ khả năng đạt được kết nối mật độ chân I/O cao. Mặc dù các mối hàn giữa BGA và bảng mạch in (PCB) có kích thước nhỏ (với đường kính thường dao động từ 0,3 đến 0,8 mm), nhưng chúng là các nút quan trọng giúp duy trì sự dẫn truyền tín hiệu điện và độ ổn định cấu trúc cơ học. Chất lượng của chúng quyết định trực tiếp đến độ tin cậy lâu dài của các thiết bị điện tử. Do đó, phân tích cắt lát PCBA đã trở thành phương pháp cốt lõi để kiểm tra chất lượng mối hàn BGA.

Phân tích này tập trung vào việc phát hiện ba loại chỉ số sau:

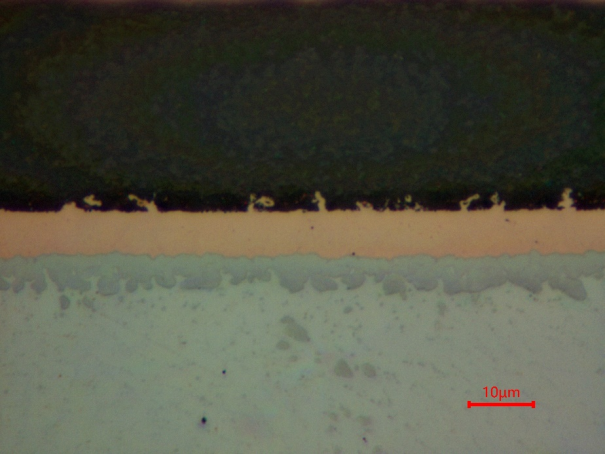

Lớp IMC: Thông thường, độ dày là 2-5 μm. Lớp quá dày có thể gây ra các vết nứt chu kỳ nhiệt và lớp không liên tục có thể có nguy cơ bong ra;

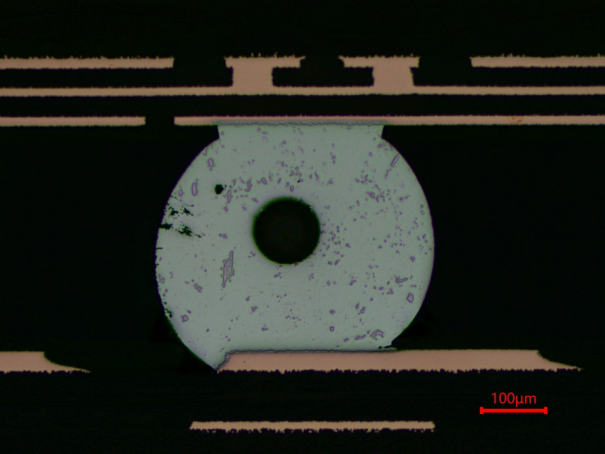

Khe hở mối hàn: Nguyên nhân là do từ thông bay hơi không đủ, với tỷ lệ vượt quá 15% sẽ làm giảm khả năng dẫn nhiệt và chịu tải hoặc gây gián đoạn tín hiệu;
Vết nứt giao diện: Được kích hoạt bởi ứng suất nhiệt/cơ học, chúng sẽ cắt dòng điện và là nguyên nhân quan trọng gây ra hiện tượng đóng băng thiết bị và hỏng hóc nghiêm trọng.

Phân tích cắt lát PCBA có thể theo dõi chính xác chất lượng của các mối hàn và không chỉ được sử dụng để sàng lọc sản xuất hàng loạt mà còn hỗ trợ xác định vị trí lỗi, đóng vai trò hỗ trợ cốt lõi để đảm bảo chức năng và tính toàn vẹn của các thiết bị điện tử.

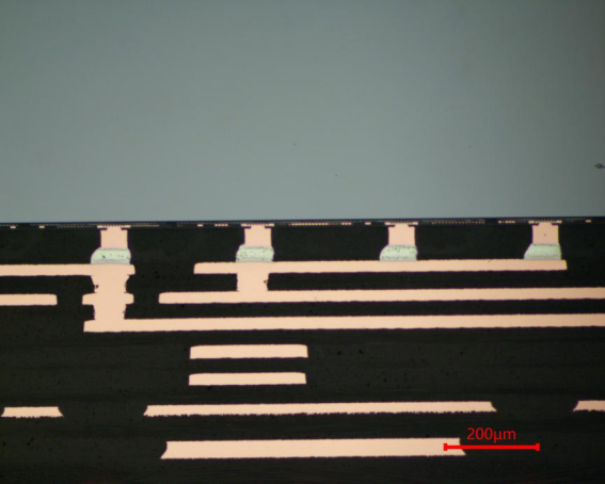

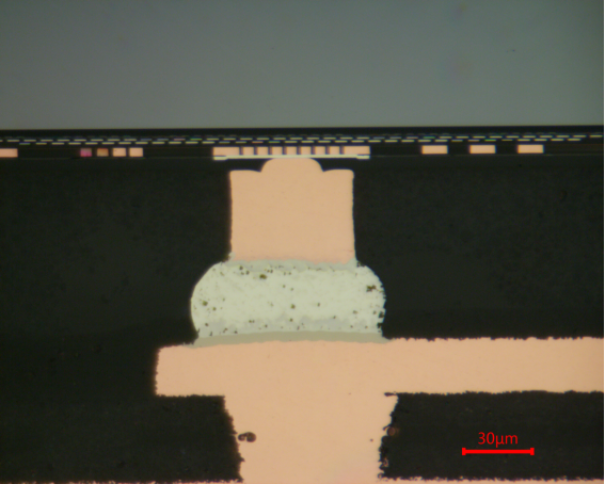

Dưới đây là ví dụ về kế hoạch chuẩn bị mẫu BGA cho mối hàn có kích thước khoảng 80 μm. Mời bạn tham khảo phương án sau để tham khảo:

1️⃣ : Sử dụng giấy nhám kim loại P1200 để đánh bóng đến cạnh vị trí mục tiêu

2️⃣ : Sử dụng giấy nhám kim loại P2000 để đánh bóng đến vị trí mục tiêu

3️⃣ : Sử dụng Vải đánh bóng SC-JP và chất lỏng đánh bóng kim cương 3 μm để đánh bóng.

4️⃣ : Sử dụng Vải đánh bóng ET-JP và chất lỏng đánh bóng kim cương 1 μm để đánh bóng.

5️⃣ : Sử dụng Vải đánh bóng ZN-ZP và chất lỏng đánh bóng silica 50 nanomet SO-A439 để đánh bóng lần cuối.
