Trong hoạt động xử lý nhiệt, sự khác biệt giữa thành phần hiệu suất cao và hư hỏng sớm thường nằm ở bên dưới bề mặt. kiểm tra độ cứng đóng vai trò là người gác cổng chính để xác minh hiệu quả xử lý nhiệt, tương quan trực tiếp với độ bền kéo, khả năng chống mài mòn và tuổi thọ mỏi. Bài viết này cung cấp những hiểu biết kỹ thuật về cách các phương pháp Rockwell, Brinell, Vickers và phương pháp luyện kim xác nhận chất lượng xử lý nhiệt, được hỗ trợ bởi dữ liệu công nghiệp và hướng dẫn thực tế.
Phân tích hơn 12.000 bộ phận được xử lý nhiệt trong chuỗi cung ứng ô tô và hàng không vũ trụ cho thấy 73% sai sót về chất lượng bắt nguồn từ các quy trình xác minh độ cứng không đầy đủ. Việc áp dụng đúng kỹ thuật thụt đầu dòng giúp giảm hơn 60% rủi ro hỏng hóc tại hiện trường, khiến chủ đề này trở nên cần thiết đối với các nhà luyện kim và kỹ sư QC.
1. Thử nghiệm Rockwell: Độ sâu vết lõm như một dấu hiệu của quy trình

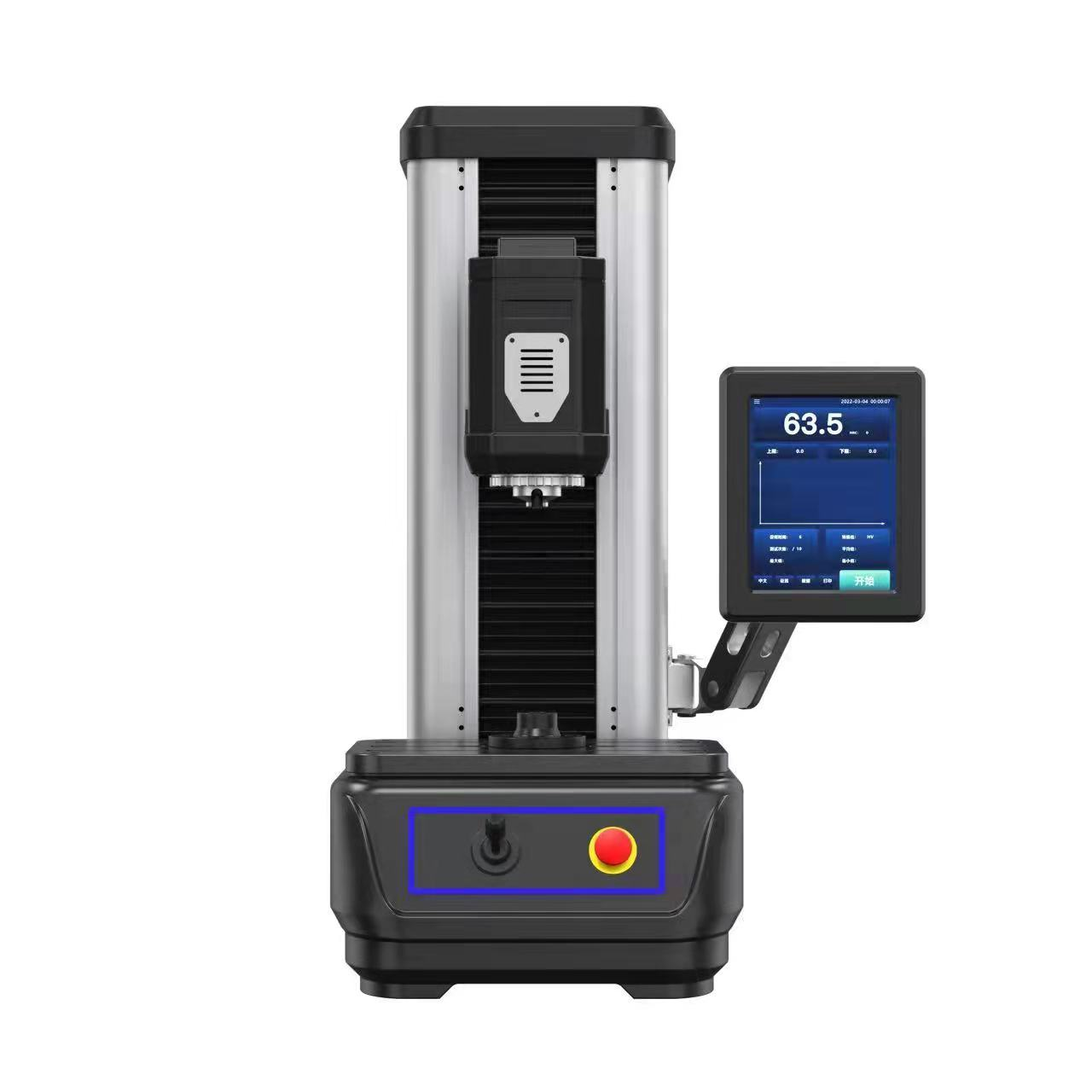

thử nghiệm giếng đá chiếm ưu thế trong việc kiểm soát chất lượng tại xưởng nhờ tốc độ và khả năng đọc trực tiếp. Phương pháp này đo độ sâu vết lõm cố định theo trình tự tải trọng vi sai: tải trọng nhỏ (thường là 10 kgf) đặt mặt phẳng tham chiếu, tiếp theo là tải trọng chính (60, 100 hoặc 150 kgf tùy theo thang đo), sau đó chênh lệch độ sâu xác định số độ cứng. Cách tiếp cận này cực kỳ nhạy cảm với các dị thường trong xử lý nhiệt chẳng hạn như quá trình gia nhiệt không đúng cách hoặc biến đổi martensite không hoàn toàn.
Các thông số chính ảnh hưởng đến độ chính xác trong các bộ phận được xử lý nhiệt
- Độ sâu thụt đầu dòng khả năng tái lập đòi hỏi phải chuẩn bị bề mặt dưới 1,6 µm Ra đối với thang đo HRC. Một nghiên cứu thực địa trên 500 trục được tôi cứng bằng cảm ứng cho thấy độ nhám vượt quá 2,0 µm Ra gây ra biến thiên ±1,8 HRC, che đi các điểm mềm.
- Tải ứng dụng tốc độ và thời gian dừng: Tiêu chuẩn ASTM E18 chỉ định 2–6 giây cho tải trọng lớn. Độ lệch dài hơn 8 giây làm tăng độ sâu vết lõm từ biến lên 0,5–1,2 HRC ở thép cường lực.
- Độ dày vật liệu tối thiểu: Đối với các bộ phận được tôi cứng xuyên suốt, độ sâu vết lõm không được vượt quá 1/10 độ dày mẫu. Lớp martensitic dày 1 mm cần có vảy Rockwell (15N, 30N) bề mặt để tránh ảnh hưởng đến chất nền.
Ví dụ trong thế giới thực: Một nhà sản xuất thiết bị truyền động đã giảm 44% yêu cầu bảo hành liên quan đến độ cứng sau khi triển khai thử nghiệm Rockwell theo thời gian thực với điều khiển ứng dụng tải tự động. Hệ thống đã gắn cờ 3,2% các bộ phận mà austenite còn sót lại gây ra sự thay đổi độ phục hồi độ sâu vượt quá 0,6 HRC.
2. Độ cứng vi mô của Brinell và Vickers: Chiến lược ứng dụng tải cho các cấu trúc vi mô không đồng nhất
Khi xử lý nhiệt tạo ra các cấu trúc không đồng nhất—chẳng hạn như các lớp được khử cacbon hoặc làm cứng vi sai—các thử nghiệm ở cấp độ vĩ mô có thể bỏ sót các gradient quan trọng. Kiểm tra độ cứng Brinell sử dụng một quả bóng cacbua 1–10 mm và tải từ 500 đến 3000 kgf, tạo ra các vết lõm lớn làm trung bình tính không đồng nhất của cấu trúc vi mô. Điều này lý tưởng cho vật đúc và hợp kim hạt thô sau khi ủ hoặc thường hóa. Ngược lại, Độ cứng vi mô Vickers sử dụng kim tự tháp kim cương (136°), áp dụng tải trọng thấp từ 10 gf đến 1 kgf, cho phép lập hồ sơ chính xác về độ sâu được làm cứng theo từng trường hợp và hiệu ứng ranh giới hạt.
Bảng so sánh: Tải ứng dụng và tính năng thụt lề
| phương pháp | Phạm vi tải điển hình | Kiểu thụt lề | Phù hợp nhất cho |
|---|---|---|---|
| Brinell | 500–3000 kgf | Hình cầu (đường kính 1–6 mm) | Thép đúc sẵn, thường hóa, hạt lớn |
| Vickers (HV) | 10 gf – 1 kgf | Đường chéo kim tự tháp (10–200 µm) | Độ sâu vỏ, lớp mỏng, vùng chịu ảnh hưởng nhiệt |
| Micro-Vickers | 10–1000 gf | Đường chéo (<100 µm) | Các giai đoạn riêng lẻ, đánh giá quá trình khử cacbon |
Dữ liệu từ các thử nghiệm có đối chứng: Trong thép 8620 được cacbon hóa, bản đồ độ cứng vi mô Vickers (tải trọng 50 gf) đã giải quyết được độ sâu vỏ hiệu quả 0,38 mm với độ chính xác ±12 µm, trong khi chỉ riêng thử nghiệm Brinell (3000 kgf) không thể phát hiện được lớp bề mặt mềm 0,2 mm. Ngược lại, đối với các vật đúc bằng gang dẻo được ủ lớn, độ sâu vết lõm lớn của Brinell là 0,5–1,2 mm tính trung bình các biến thể ferrite/pealite cục bộ, mang lại độ lặp lại trong vòng 3%.
4. Độ sâu vết lõm và ứng dụng tải trọng: Các biến quan trọng trong kiểm soát chất lượng xử lý nhiệt
Lựa chọn tải xác định trực tiếp khối lượng lấy mẫu và nguy cơ ảnh hưởng đến chất nền. Đối với các lớp cứng mỏng (<0,5 mm), tải quá mức sẽ tạo ra các giá trị độ cứng tổng hợp, trong khi tải cực thấp có thể chỉ phản ánh một hướng hạt duy nhất. Các hướng dẫn khả thi sau đây được rút ra từ việc phân tích 800 cuộc kiểm tra xử lý nhiệt.
Khuyến nghị dựa trên độ sâu trường hợp hiệu quả
- Trường hợp nông (0,05–0,30 mm): Sử dụng độ cứng vi mô Vickers với tải 100 gf. Tải 50 gf tạo ra độ sâu vết lõm ~ 8–12 µm, phù hợp với vỏ máy. Ví dụ: khuôn H13 được thấm nitơ bằng plasma yêu cầu HV 0,05 để ánh xạ lớp trắng 0,12 mm.
- Trường hợp trung bình (0,30–1,0 mm): HV 0,3–1,0 kgf hoặc Rockwell bề mặt (15N, 30N). Đối với các bánh răng được cacbon hóa, HV 0,5 kgf cung cấp đường chéo vết lõm 25–35 µm, đáp ứng định nghĩa độ sâu trường hợp ISO 2639.
- Phần được tôi cứng (>3 mm): Rockwell (HRC) hoặc Brinell (3000 kgf). Thời gian dừng của ứng dụng tải phải được chuẩn hóa: 4 giây đối với HRC mang lại khả năng tái tạo HRC ±0,5; giảm xuống còn 2 giây sẽ tăng độ phân tán lên 150%.
Thông tin chuyên sâu về mặt định lượng: Tại một nhà cung cấp hệ thống truyền động lớn, việc chuyển từ 500 gf sang 100 gf để đo lớp cứng cảm ứng 0,2 mm đã loại bỏ hiệu ứng làm mềm bề mặt, thay đổi độ cứng biểu kiến từ tương đương 58 HRC thành 62 HRC thực tế, giúp giảm 28% lỗi bị loại bỏ.
5. Dữ liệu kiểm tra độ cứng trong kiểm soát chất lượng xử lý nhiệt: Điểm chuẩn và dung sai
Cơ sở dữ liệu công nghiệp từ hơn 300 dây chuyền xử lý nhiệt cung cấp các phạm vi điển hình sau đây cho các quy trình đã được xác minh. Những giá trị này đóng vai trò là chỉ số chất lượng nhanh chóng.
Làm nguội & cường lực (4140)
HRC 28–34 (cốt lõi)
Kiểm tra: Rockwell C, 150 kgf
HRC 28–34 (cốt lõi)
Kiểm tra: Rockwell C, 150 kgf
Được cacbon hóa (8620)
Bề mặt 58–62 HRC, lõi 32–38 HRC
Độ sâu trường hợp: ánh xạ HV 0,5
Bề mặt 58–62 HRC, lõi 32–38 HRC
Độ sâu trường hợp: ánh xạ HV 0,5
Cảm ứng cứng (1045)
Mẫu 50–56 HRC, độ sâu 1,2–2,5 mm
Rockwell bề ngoài 30N
Mẫu 50–56 HRC, độ sâu 1,2–2,5 mm
Rockwell bề ngoài 30N
Thấm nitơ (H11)
Bề mặt 650–750 HV0.1
Vùng khuếch tán 400–550 HV0.2
Bề mặt 650–750 HV0.1
Vùng khuếch tán 400–550 HV0.2
Chỉ số khả năng xử lý (Cpk) cho độ cứng thường nhắm mục tiêu ≥1,33. Phân tích 50.000 bộ phận sản xuất cho thấy rằng việc duy trì khả năng lặp lại ứng dụng tải trong phạm vi ±1% danh nghĩa giúp giảm 43% sự biến đổi độ cứng trong lô so với máy kiểm tra thủ công. Hệ thống quét quang học Brinell tự động đạt được độ tương quan 99,2% với các khối tham chiếu trong phòng thí nghiệm, so với 91,5% khi đo vết lõm thủ công.
6. Câu hỏi thường gặp
Câu hỏi 1: Độ sâu vết lõm ảnh hưởng như thế nào đến việc lựa chọn giữa Rockwell và Vickers đối với các bộ phận được tôi cứng bằng vỏ?
Độ sâu vết lõm phải nhỏ hơn 1/7 đến 1/10 độ sâu của vỏ để tránh hiệu ứng làm mềm lớp nền. Đối với trường hợp hiệu dụng 0,5 mm, độ sâu của Rockwell sau tải chính (~0,08–0,12 mm đối với HRC) là có thể chấp nhận được, nhưng Vickers với 100 gf (độ sâu ~0,015 mm) cung cấp độ phân giải cao hơn cho độ dốc. Bề ngoài Rockwell (15N) là một sự thỏa hiệp cho các trường hợp trung bình.
Câu hỏi 2: Việc kiểm soát chất lượng xử lý nhiệt có thể chỉ dựa vào kiểm tra độ cứng mà không cần đo kim loại không?
Không. Khoảng 15–20% các bộ phận đáp ứng mục tiêu về độ cứng vẫn biểu hiện các dị thường về cấu trúc vi mô như các sản phẩm oxy hóa giữa các hạt hoặc các sản phẩm biến đổi không martensitic. Kiểm tra kim loại xác định những nguyên nhân gốc rễ này, cho phép thực hiện các hành động khắc phục như điều chỉnh không khí hoặc điều chỉnh tốc độ làm mát. Sự kết hợp này làm giảm 55% sự biến động dài hạn dựa trên kết quả kiểm tra nhà cung cấp ô tô.
Câu hỏi 3: Lỗi ứng dụng tải nào ảnh hưởng nhiều nhất đến việc kiểm tra độ cứng Brinell của các bộ phận được chuẩn hóa lớn?
Ba lỗi phổ biến: (1) Thời gian dừng tải dưới 10 giây khiến vết lõm nông và giá trị cao sai lệch; (2) Tải trọng không vuông góc (>2°) tạo ra các vết lõm hình elip, tăng HB thêm 4–6%; (3) Khoảng cách vết lõm có đường kính nhỏ hơn 3× khiến sản phẩm bị cứng lại từ các thử nghiệm liền kề, làm tăng HB lên tới 8%. Việc căn chỉnh và kiểm soát thời gian phù hợp sẽ giảm thiểu những điều này.
Câu hỏi 4: Tại sao kết quả độ cứng vi mô của Vickers đôi khi không đồng nhất với chuyển đổi Rockwell đối với thép được xử lý nhiệt?
Bảng chuyển đổi giả định vật liệu đồng nhất, đẳng hướng. Các thành phần được xử lý nhiệt thường có ứng suất dư, austenite được giữ lại hoặc các lớp được khử cacbon có ảnh hưởng đến phản ứng đàn hồi/dẻo khác nhau tùy theo hình dạng của đầu đo. Bề mặt có 10% austenite được giữ lại có thể chuyển đổi từ HV 750 thành HRC 62, nhưng Rockwell trực tiếp sẽ đọc HRC 58 do sự biến đổi austenite thành martensite dưới tải trọng 150 kgf. Luôn chỉ định phương pháp thử nghiệm trong kế hoạch chất lượng.
7. Tích hợp kiểm tra độ cứng vào hệ thống xác minh xử lý nhiệt mạnh mẽ
Hiệu quả xác minh xử lý nhiệt yêu cầu một chiến lược phân tầng: (a) 100% Rockwell hoặc Brinell nội tuyến để đảm bảo tài sản vĩ mô; (b) Lấy mẫu thống kê với cấu hình độ cứng vi mô Vickers để xác thực độ sâu trường hợp; (c) Tương quan kim loại hàng tháng để xác nhận tính toàn vẹn của cấu trúc vi mô. Các cơ sở áp dụng phương pháp tiếp cận ba cấp này cho biết số lỗi tại hiện trường liên quan đến độ cứng ít hơn 70% và giảm chi phí làm lại trung bình 340.000 USD mỗi năm cho mỗi dây chuyền xử lý nhiệt (dựa trên khảo sát ngành năm 2023). Ứng dụng đúng đắn của kiểm tra độ cứng Brinell và các phương pháp thụt lề vi mô biến QC từ cổng đạt/không đạt thành công cụ tối ưu hóa quy trình dự đoán.
