Việc đánh giá cấu trúc vi mô hiệu quả của thép không gỉ và titan dựa vào quy trình ăn mòn được thực hiện tốt để phát hiện ranh giới hạt, sự phân bố pha và các khuyết tật. Trong khi mài và đánh bóng luyện kim cung cấp lớp hoàn thiện tráng gương không gây hư hại, quá trình tấn công hóa học tiếp theo sẽ phân biệt giữa các pha thông qua quá trình hòa tan có kiểm soát. Hướng dẫn này cung cấp các giải pháp khả thi cho cả hai vật liệu, bao gồm chất ăn mòn cụ thể, kỹ thuật khắc vĩ mô và xử lý sự cố từng bước để tối đa hóa độ tương phản cấu trúc vi mô.

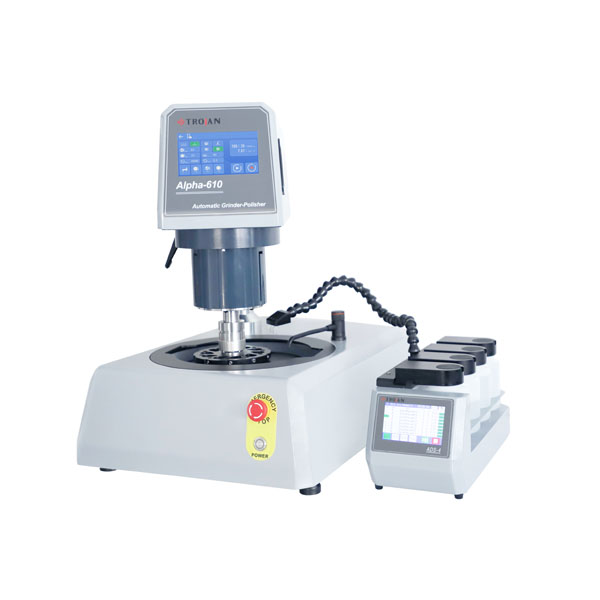

1. Bước phân tích trước: Mài và đánh bóng
Bất kỳ kết quả khắc đáng tin cậy nào đều bắt đầu với bề mặt được chuẩn bị đúng cách. Việc mài sẽ loại bỏ các hư hỏng trên mặt cắt, trong khi việc đánh bóng giúp loại bỏ các vết trầy xước có thể bị hiểu sai là các đặc điểm cấu trúc vi mô. Đối với thép không gỉ và titan, nên đánh bóng lần cuối bằng cách sử dụng huyền phù keo silica hoặc alumina (0,05 µm). Việc chuẩn bị không đầy đủ sẽ dẫn đến độ xốp giả, kim loại bị lem hoặc các hạt mài mòn bị giữ lại - tất cả đều ngăn cản quá trình ăn mòn đồng đều.
Những nguyên tắc quan trọng để chuẩn bị thành công:
- Tác dụng lực 15–30 N trên mỗi mẫu trong quá trình mài thô (120–320 grit).
- Làm sạch kỹ giữa các bước để tránh nhiễm bẩn chéo các chất mài mòn.
- Sử dụng vải có độ trễ thấp cho titan để tránh hiện tượng cứng hóa và biến dạng bề mặt.
- Độ tương phản khắc cuối cùng cải thiện 40‑60% khi đạt được bề mặt không biến dạng (được xác minh bằng kiểm tra ánh sáng phân cực).
2. Chọn chất khắc phù hợp cho thép không gỉ
Các loại thép không gỉ (austenit, ferritic, martensitic, duplex) phản ứng khác nhau trước sự tấn công hóa học. Bảng dưới đây liệt kê các chất ăn mòn đã được chứng minh có khả năng bộc lộ ranh giới hạt, pha sigma và kết tủa cacbua. Đối với thói quen kiểm tra vết khắc nital , dung dịch nital 5‑10% hoạt động tốt trên các loại thép martensitic, nhưng thép austenit thường yêu cầu các tác nhân oxy hóa mạnh hơn.
| Tên khắc | Thành phần (khối lượng%) | Loại thép không gỉ | Thời gian nộp đơn |
|---|---|---|---|
| Đường huyết | 15ml HCl, 10ml Glycerol, 5ml HNO₃ | Austenitic, song công | 30–90 giây |
| Bản khắc V2A | 100 ml H₂O, 100 ml HCl, 10 ml HNO₃ | Ferit, Austenit | Gạc 20–60 giây |
| Thuốc thử bi | 10 g CuSO₄, 50 ml HCl, 50 ml H₂O | Martensitic, kết tủa-làm cứng | Ngâm 5–30 giây |
| Điện phân oxalic 10% | 10 g axit oxalic, 100 ml H₂O, 1‑2 V DC | Tất cả các loại thép không gỉ | 30–60 giây |
Để khắc sâu, nước cường toan nóng (50 ml HCl 15 ml HNO₃ 30 ml H₂O ở 60‑70°C) sẽ phát hiện sự xuyên thấu và phân tách mối hàn. Luôn xác minh điều đó khắc kim loại sự đồng nhất đạt được trước khi tiến hành kính hiển vi.
3. Giải pháp khắc cho vi cấu trúc Titan
Titan khắc axit đưa ra những thách thức độc đáo do lớp thụ động mạnh mẽ của nó. Hợp kim titan alpha, alpha‑beta và beta yêu cầu các chất ăn mòn khác nhau để phân biệt alpha sơ cấp, beta biến tính và alpha ranh giới hạt. thuốc thử Kroll (2‑5 ml HF, 5‑10 ml HNO₃, 85‑93 ml H₂O) là tiêu chuẩn công nghiệp dành cho dung dịch khắc titan . cho khắc hóa chất titan trong đánh giá vi cấu trúc, các thông số sau mang lại độ tương phản tối ưu:
- thuốc thử Kroll – Ngâm trong 10‑25 giây (quét đối với các bề mặt lớn).
- Thuốc thử Weck (dựa trên NH₄HF₂) – Tiết lộ có chọn lọc pha beta trong Ti‑6Al‑4V.
- Kroll đã sửa đổi (10 ml HF, 30 ml HNO₃, 60 ml H₂O) – Để loại bỏ lớp oxit dày trước khi khắc tinh.
- Hỗn hợp hydrofluoric-axetic-nitric – 1 ml HF, 15 ml HNO₃, 15 ml axit axetic – tuyệt vời để xác định ranh giới hạt trong titan nguyên chất thương mại.
Trong một nghiên cứu so sánh trên 120 mẫu titan, thuốc thử Kroll áp dụng trong 15‑20 giây đã tạo ra 95% khả năng phát hiện ranh giới hạt thành công mà không bị rỗ quá mức. cho phay hóa chất titan Ở bước ăn mòn trước, dung dịch mạnh hơn (10 ml HF, 20 ml HNO₃, 70 ml H₂O) được sử dụng trong 1‑2 phút.
Vùng giàu beta ăn mòn nhanh hơn alpha trong hợp kim Ti; sử dụng 3% HF 6% HNO₃ trong 12‑18 giây ở 22°C mang lại hiệu quả cao nhất tương phản cấu trúc vi mô đối với titan hai pha.
4. Khắc vĩ mô so với khắc vi mô - Phát triển ranh giới hạt
Khắc vi mô đánh giá tính đồng nhất tổng thể, dòng chảy và sự phân tách, trong khi khắc vi mô nhắm vào các pha và ranh giới hạt riêng lẻ. Khắc vĩ mô thép không gỉ sử dụng HCl 50% nóng hoặc thuốc thử Hunter (HCl HNO₃ H₂O). Đối với titan, kỹ thuật khắc vĩ mô sử dụng thuốc thử Kroll trong 1-5 phút để hình dung dòng hạt vĩ mô. Sự phát triển ranh giới hạt phụ thuộc vào sự chênh lệch tốc độ ăn mòn giữa phần bên trong hạt và ranh giới. Sơ đồ dưới đây minh họa cơ chế:
Để đạt được tương phản cấu trúc vi mô giữa các pha, ăn mòn chọn lọc phải hòa tan pha phản ứng mạnh hơn hoặc vùng ranh giới hạt. Đối với thép không gỉ song, 10% natri hydroxit điện phân ăn mòn màu ferit nâu trong khi austenite vẫn có màu trắng.
5. Quy trình khắc và khắc phục sự cố từng bước
Quy trình khắc đáng tin cậy giúp giảm thiểu các đồ tạo tác và đảm bảo khả năng lặp lại. Thực hiện theo mười bước sau cho cả thép không gỉ và titan:
- Tẩy mẫu đã đánh bóng trong bể siêu âm bằng etanol hoặc axeton (2‑3 phút).
- Chọn thích hợp khắc kim loại dựa trên vật liệu và tính năng vi cấu trúc mong muốn.
- Để khắc chìm, hãy sử dụng cốc thủy tinh sạch; để lau, sử dụng bông gòn ngâm với chất ăn mòn mới.
- Áp dụng etchant thống nhất; đối với titan, tránh tiếp xúc kéo dài (tối đa 25 giây với Kroll).
- Rửa ngay bằng nước ấm (40‑45°C) để ngừng phản ứng.
- Rửa lại bằng nước cất và sau đó bằng cồn isopropyl.
- Làm khô bằng luồng khí ấm (không lau để tránh trầy xước).
- Kiểm tra dưới kính hiển vi quang học ở độ phóng đại 100‑500x.
- Nếu bị ăn mòn quá mức, hãy đánh bóng lại bằng alumina 0,05 µm và ăn mòn lại với thời gian ngắn hơn.
- Đối với sự thụ động cứng đầu, sử dụng một bản khắc sơ bộ ngắn (2‑3 giây) sau đó áp dụng lại chất ăn mòn chính.
Các vấn đề và giải pháp khắc thường gặp
- Khắc không đều (thép không gỉ): Gia công nguội dư → đánh bóng lại bằng keo silica, sử dụng phương pháp ăn mòn điện phân.
- Rỗ trên titan: Nồng độ HF quá cao → giảm xuống 1‑2% HF, khắc axit chỉ trong 5‑8 giây.
- Không có độ tương phản ranh giới hạt: Chất ăn mòn không nhạy → chuyển sang thuốc thử Weck cho beta-Ti hoặc Marbles cho thép martensitic.
- Nhuộm màu sau khi rửa: Trung hòa không hoàn toàn → rửa sạch bằng dung dịch natri bicarbonate 5%, sau đó rửa sạch bằng nước.
- Khắc quầng sáng xung quanh tạp chất: Ăn mòn quá mức → rút ngắn thời gian và giảm nhiệt độ xuống 18‑20°C.
6. Bảng so sánh: Thông số khắc thép không gỉ và titan
| tham số | thép không gỉ | Titan |
|---|---|---|
| Etchant ưa thích cho cấu trúc vi mô nói chung | Đường huyết or V2A | thuốc thử Kroll (3% HF, 6% HNO₃) |
| Thời gian khắc (điển hình) | 30‑90 giây | 10‑25 giây |
| Thuốc thử khắc vĩ mô | HCl nóng (cô đặc 50%) | thuốc thử Kroll (diluted 1:5) |
| Ưu tiên an toàn | Khói HCl, chất thải cromat | Độc tính HF, bỏng axit |
| Sự phát triển ranh giới hạt | Chọn lọc pha cacbua hoặc sigma | Độ tương phản pha Alpha/beta |
7. Lời khuyên thiết thực để có kết quả nhất quán
Các phòng thí nghiệm xử lý hơn 50 giá đỡ bằng thép không gỉ hoặc titan mỗi tuần được hưởng lợi từ các trạm khắc tiêu chuẩn. Dữ liệu thực tế cho thấy khả năng tái tạo ăn mòn tăng 73% khi sử dụng thuốc thử mới hàng ngày và nhiệt độ được kiểm soát trong phạm vi ±2°C. Lời khuyên bổ sung cho khắc hóa học của thép không gỉ và titan bao gồm:
Thuốc thử Kroll’s để lâu hơn 4 tuần sẽ phát triển các kết tủa liên quan đến HF gây ra vết rỗ vi mô. Chuẩn bị hàng tuần.
Khuấy nhẹ giúp cải thiện độ đồng đều – sử dụng máy khuấy từ ở tốc độ thấp (150‑200 vòng/phút).
Đối với titan, nhúng 10 giây vào 30% HNO₃ sẽ loại bỏ cặn bẩn và tăng cường độ tương phản quang học.
Luôn khắc axit trong tủ hút với găng tay tương thích HF và sẵn sàng các chất trung hòa.
cho khắc hóa chất titan trong môi trường sản xuất, máy khắc phun tự động mang lại kết quả có thể lặp lại với khả năng kiểm soát độ sâu ±0,5 µm. Khi chuẩn bị cho SEM/EBSD, chất đánh bóng rung nhẹ sau khi ăn mòn sẽ loại bỏ độ nhám bề mặt trong khi vẫn giữ được độ tương phản của hạt.
Câu hỏi thường gặp
Câu hỏi 1: Chất ăn mòn nào cho thấy ranh giới hạt austenite trong thép không gỉ 316L mà không bị ăn mòn quá mức?
Ăn mòn điện phân trong axit oxalic 10% ở 1,5 V DC trong 45 giây luôn cho thấy ranh giới hạt austenite và cho thấy cacbua dưới dạng các vết rỗ nhỏ. Đối với một giải pháp thay thế hóa học, hãy sử dụng Glyceregia trong 40 giây và lau nhẹ nhàng.
Câu hỏi 2: Tại sao thuốc thử của Kroll đôi khi để lại màng trắng trên titan sau khi ăn mòn?
Lớp màng trắng thường là titan oxyfluoride hoặc các sản phẩm phản ứng không bị loại bỏ. Rửa ngay bằng nước cất ấm (45°C), sau đó nhúng 5 giây vào HNO₃ 10%, sau đó rửa lại. Tránh nhiệt độ nước dưới 20°C sẽ ngăn ngừa sự hình thành màng.
Câu 3: Tôi có thể sử dụng tương tự không chất ăn mòn axit nitric cho cả thép không gỉ và titan?
Không. Axit nitric đậm đặc làm thụ động titan và ức chế quá trình ăn mòn. Đối với thép không gỉ, có thể sử dụng dung dịch axit nitric 5‑20% để làm sạch nhưng không dùng để ăn mòn vi cấu trúc. Titan cần dung dịch chứa HF như thuốc thử Kroll để phá vỡ lớp thụ động.
Câu hỏi 4: Làm thế nào để phân biệt giữa vỏ alpha và hạt alpha thông thường trong titan?
Ăn mòn bằng thuốc thử Kroll trong 15 giây; trường hợp alpha xuất hiện dưới dạng một lớp liên tục, không có đặc điểm gì trên bề mặt mà không có ranh giới ranh giới hạt, trong khi các hạt alpha số lượng lớn cho thấy các mối nối ba rõ ràng. Sử dụng xác minh độ cứng vi mô (trường hợp alpha khó hơn 30‑50 HV).
Câu 5: Thời hạn sử dụng lý tưởng của hỗn hợp là bao lâu? titan khắc chứa HF?
Chất ăn mòn gốc HF làm suy giảm các thùng chứa polyetylen và mất hoạt tính do rửa trôi silicon từ thủy tinh. Bảo quản trong chai PTFE hoặc HDPE; loại bỏ sau 2 tuần đối với công việc quan trọng hoặc 4 tuần đối với kiểm tra định kỳ. Luôn lọc trước khi sử dụng nếu bảo quản lâu hơn 7 ngày.
