Chuẩn bị mẫu cho gương đồng thời nhà Hán- Trojan (Suzhou) material technology Co., Ltd.

Chuẩn bị mẫu cho gương đồng thời nhà Hán

29-07-2026

Triều đại nhà Hán đánh dấu thời kỳ hoàng kim của nghề thủ công gương đồng Trung Quốc cổ đại. Gương chủ yếu được đúc từ hợp kim bậc ba gồm chì, thiếc và đồng với tỷ lệ cổ điển khoảng 14:5:1. Chì cải thiện tính lưu động của hợp kim nóng chảy, tạo ra các mẫu trang trí được xác định rõ ràng, tạo hình ổn định và sản xuất hàng loạt - một thành tựu đáng chú ý của công nghệ luyện kim thời Hán.

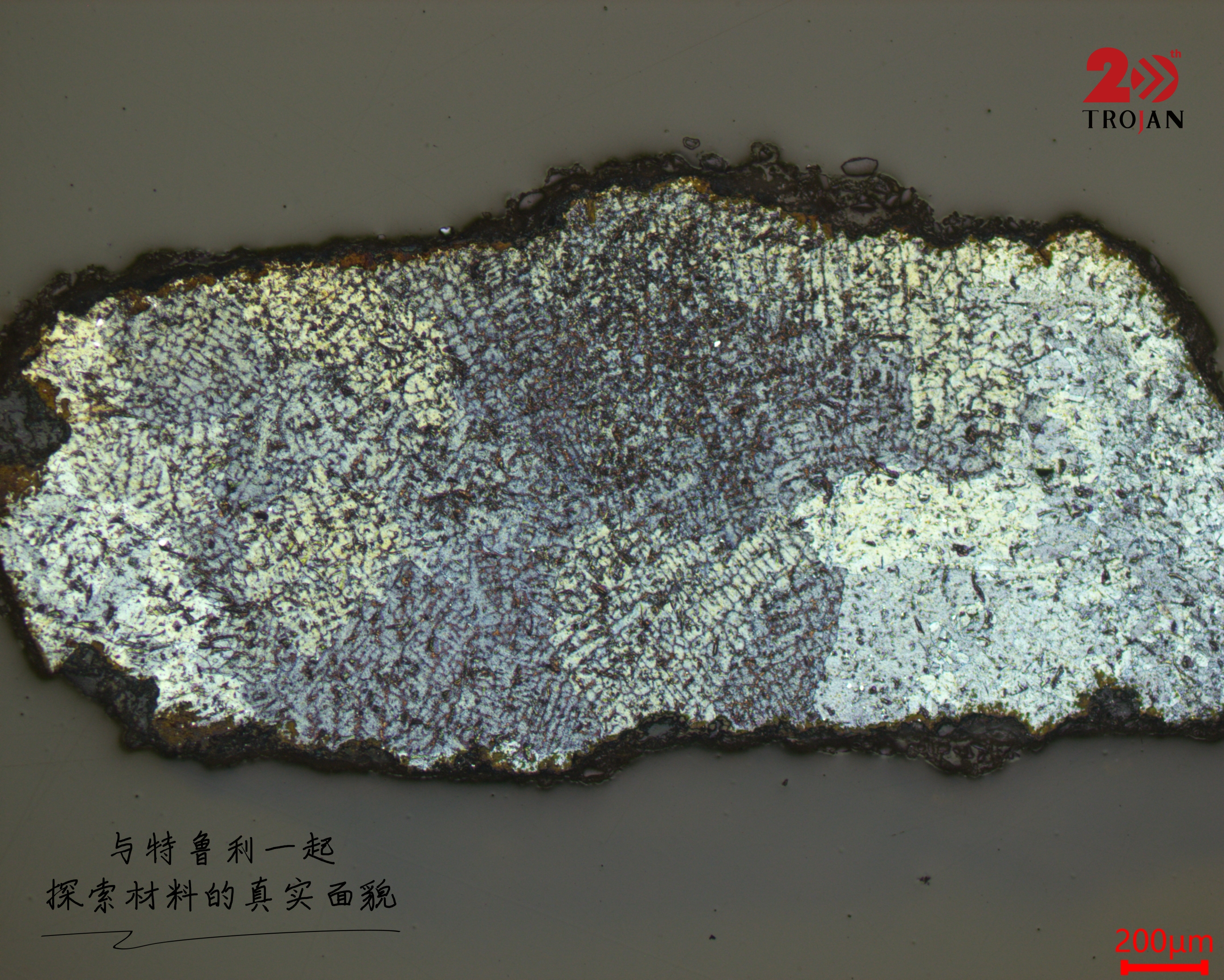

Han Bronze Mirror Microstructure Overview

Hình 1: Tổng quan ban đầu về quá trình chuẩn bị mẫu gương đồng Hán.

Những thách thức về luyện kim

Sau hàng ngàn năm dưới lòng đất, những tấm gương đồng này phát triển các lớp xốp, phân tầng và ăn mòn. Những cấu trúc vi mô độc đáo này tạo ra những thách thức lớn cho việc chuẩn bị mẫu kim loại của các di tích văn hóa.

Những thách thức chính của luyện kim gương đồng Hán: Độ cứng không đồng đều trên mẫu vật; pha chì dễ bị bong ra. Mài dễ gây trầy xước và biến dạng bề mặt. Các lớp ăn mòn được liên kết lỏng lẻo có xu hướng bong ra trong quá trình đánh bóng, tạo ra các đặc điểm sai lệch làm sai lệch quan sát vi cấu trúc đúc ban đầu.

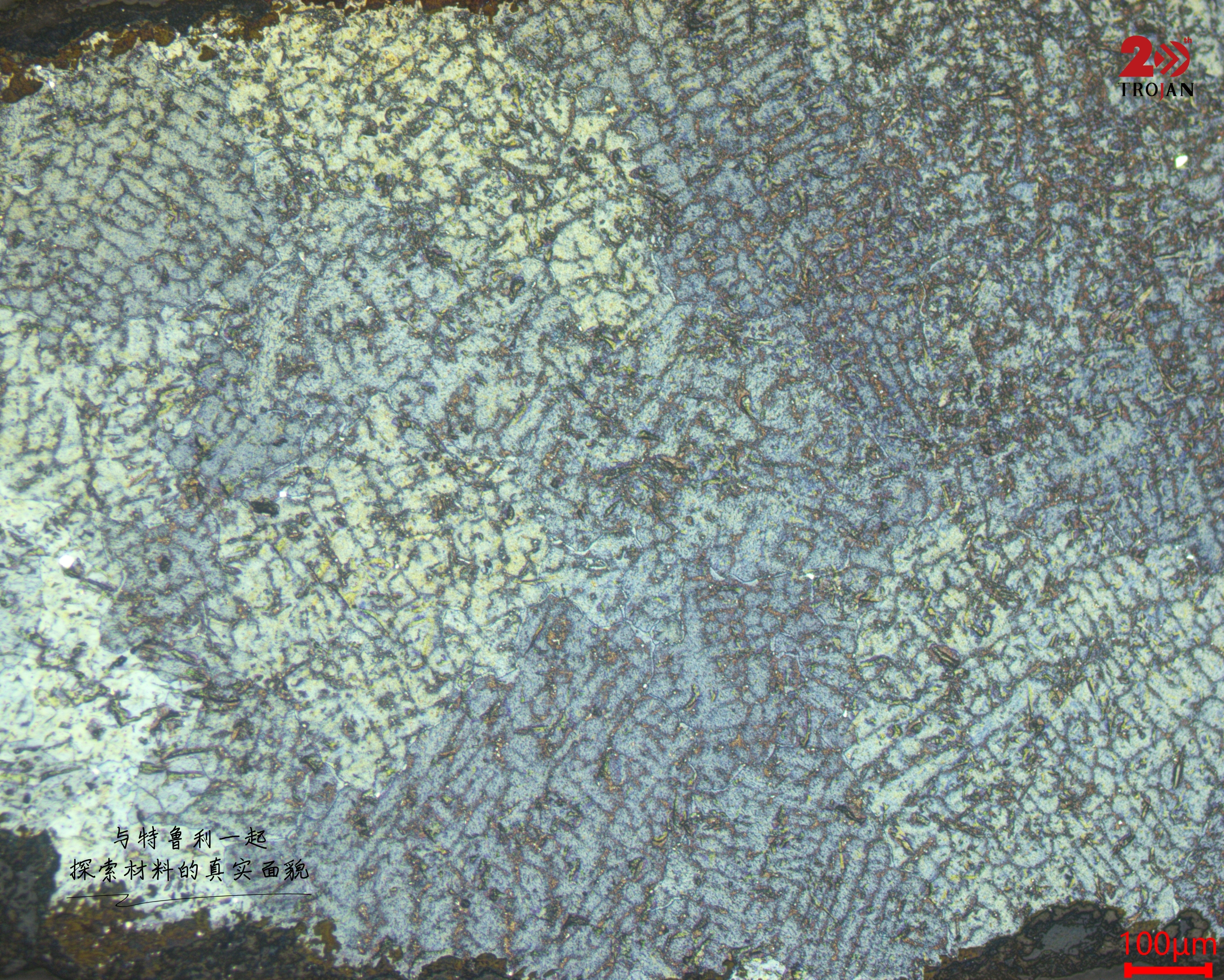

Hình 2: Hình ảnh chi tiết thể hiện độ xốp và đặc điểm cấu trúc.

Giải pháp quy trình làm việc thực sự

Thực sự đã phát triển một quy trình làm việc hoàn chỉnh để giải quyết những khó khăn này:

Cắt chính xác tự động Table-CUT200 giảm thiểu thiệt hại nhiệt
Nghiền tuần tự bằng giấy nhám đã được phân loại (có thể bôi parafin khi cần thiết)
Tẩm chân không ThetaVAC-2 lấp đầy các lỗ không đều để đạt được hình ảnh kim loại vượt trội
Hệ thống treo đánh bóng kim cương, sau đó là đánh bóng cuối cùng bằng silica, loại bỏ các vết xước nhỏ và biến dạng bề mặt
Làm sạch siêu âm cho các khu vực xốp

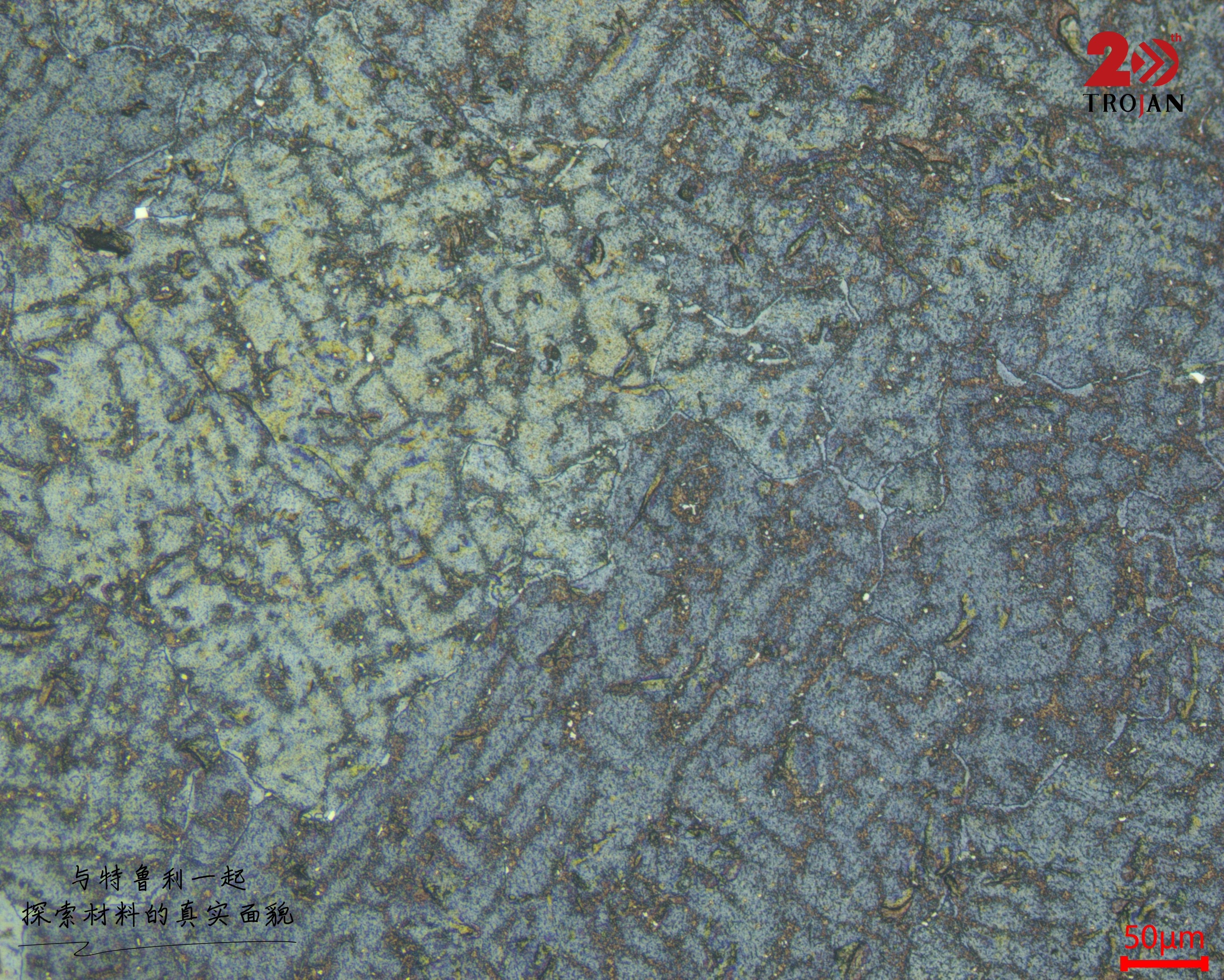

Hình 3: Cấu trúc vi mô sau khi thực hiện quy trình chuẩn bị chuyên biệt.

Quy trình công việc này bảo tồn các cấu trúc vi mô nguyên vẹn ban đầu, tiết lộ chính xác kỹ thuật đúc gương đồng Hán và cung cấp dữ liệu đáng tin cậy cho nghiên cứu di sản văn hóa.

Thông số chuẩn bị được đề xuất

mài: MET-SP P800–2500
Đánh bóng thô: SC 0,05μm Siêu
Đánh bóng cuối cùng: ZN 0,05μm 439

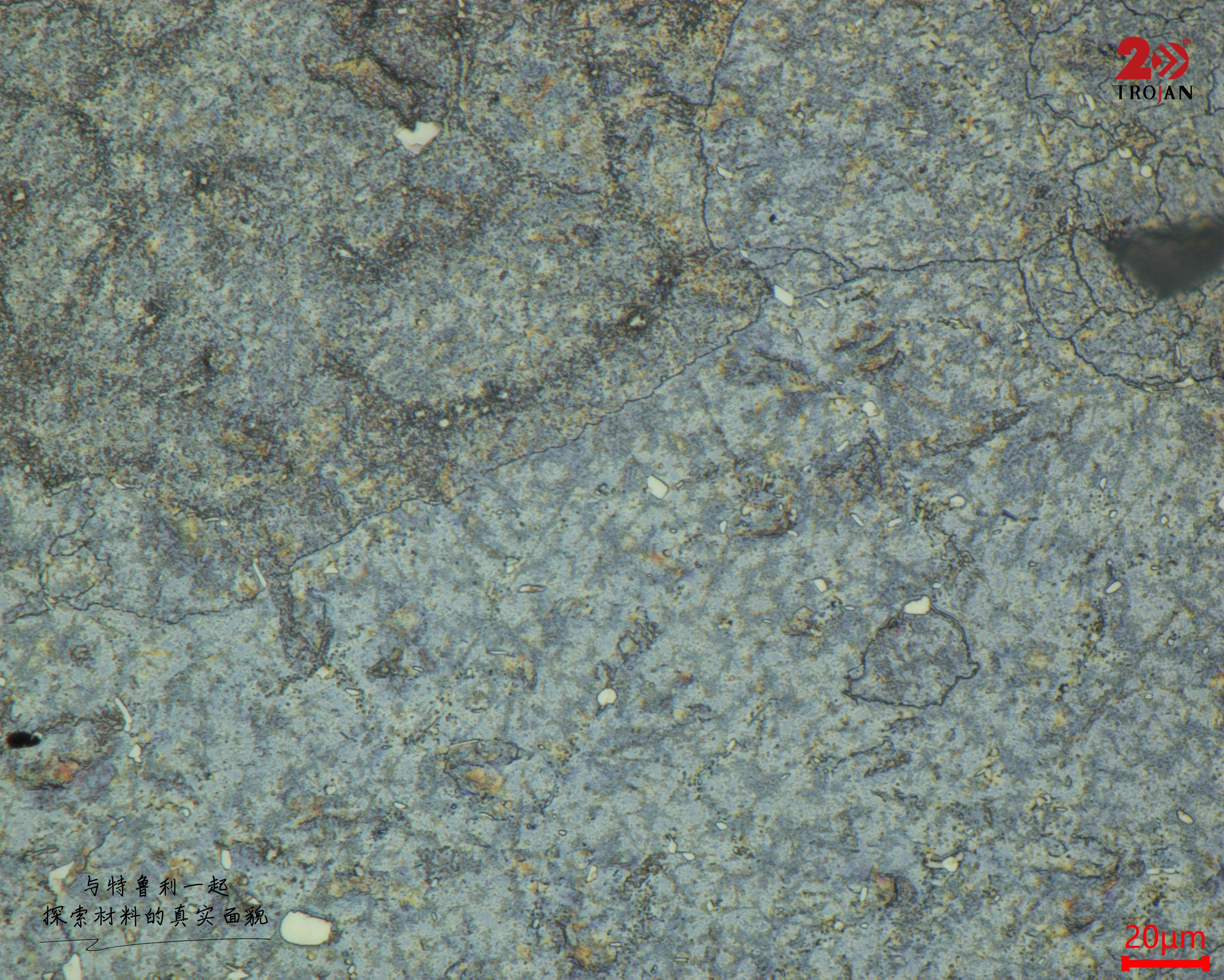

Hình 4: Kết quả cuối cùng có độ phóng đại cao hiển thị các pha được bảo toàn.

#Trojan #Trojanmetallography #Chuẩn bị mẫu kim loại #Kiểm tra di tích văn hóa #Gương đồng #Khảo cổ học #Khoa học Vật liệu #TrulyMaterial #AncientAlloy
