Sơ đồ chuẩn bị đánh bóng cho các mẫu phủ gốm dựa trên Niobium- Trojan (Suzhou) material technology Co., Ltd.

Sơ đồ chuẩn bị đánh bóng cho các mẫu phủ gốm dựa trên Niobium

27-11-2025

Chuẩn bị lớp phủ gốm chống oxy hóa ở nhiệt độ cao trên nền hợp kim niobi và niobi là công nghệ bề mặt quan trọng để mở rộng độ bền nhiệt độ cao tuyệt vời của chúng cho các ứng dụng trong môi trường chứa oxy. Những thách thức cốt lõi trong lĩnh vực này nằm ở việc giải quyết ứng suất nhiệt rất lớn gây ra bởi sự không phù hợp về hệ số giãn nở nhiệt giữa kim loại và gốm sứ, cũng như đảm bảo khả năng tương thích hóa học giữa các bề mặt để ngăn ngừa nứt và vỡ lớp phủ trong quá trình luân chuyển nhiệt.

Để đạt được sự bảo vệ đáng tin cậy, phải áp dụng hệ thống gradient được thiết kế chính xác gồm “chất nền niobi - lớp chuyển tiếp chức năng - lớp gốm trên cùng”. Công nghệ then chốt liên quan đến việc hình thành tại chỗ lớp xen kẽ silicide liên tục (ví dụ, NbSi₂) trên chất nền thông qua các quá trình như silicon hóa. Lớp xen kẽ này không chỉ tạo thành liên kết luyện kim mạnh mẽ với chất nền mà còn có hệ số giãn nở nhiệt trung gian giữa hai vật liệu, giúp giảm ứng suất nhiệt một cách hiệu quả đồng thời đóng vai trò là rào cản khuếch tán để ức chế sự xâm nhập của oxy. Trên lớp xen kẽ được tối ưu hóa này, gốm chức năng có độ khuếch tán oxy thấp và độ ổn định nhiệt tuyệt vời (chẳng hạn như mullite) được lắng đọng làm lớp chắn cuối cùng. Hệ thống bảo vệ tổng hợp toàn diện này đã cho phép sử dụng thành công các thành phần hợp kim niobi trong các lĩnh vực tiên tiến chịu nhiệt độ cực cao và sốc nhiệt, bao gồm vòi phun của động cơ tên lửa và cánh tuabin khí tiên tiến.

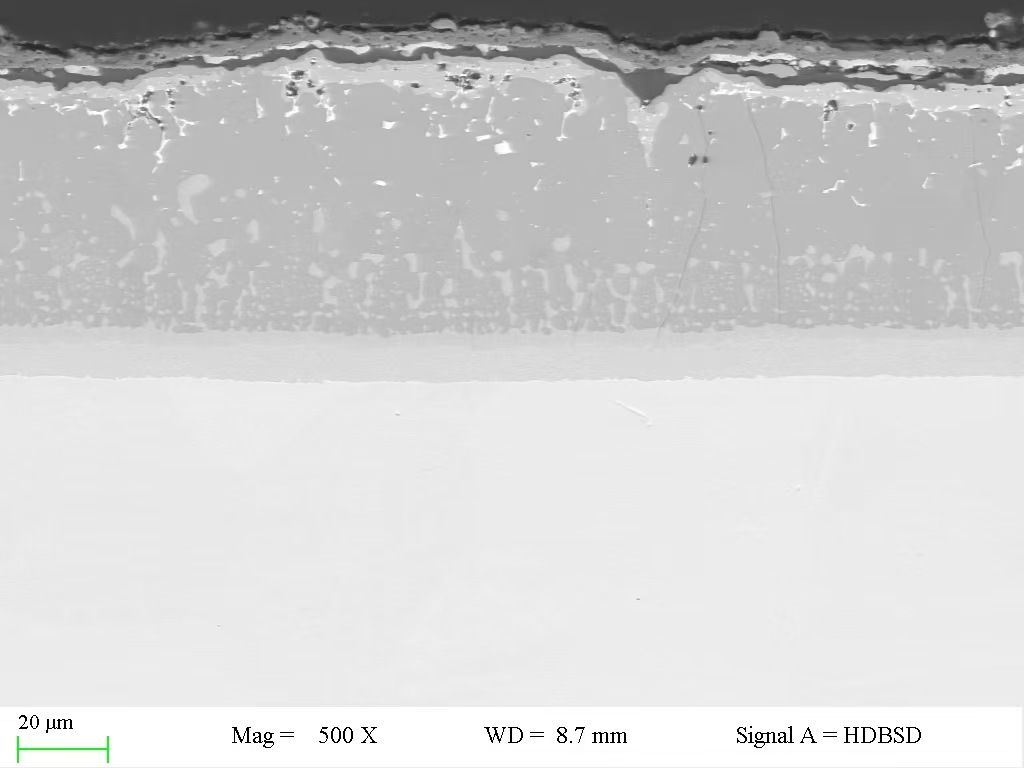

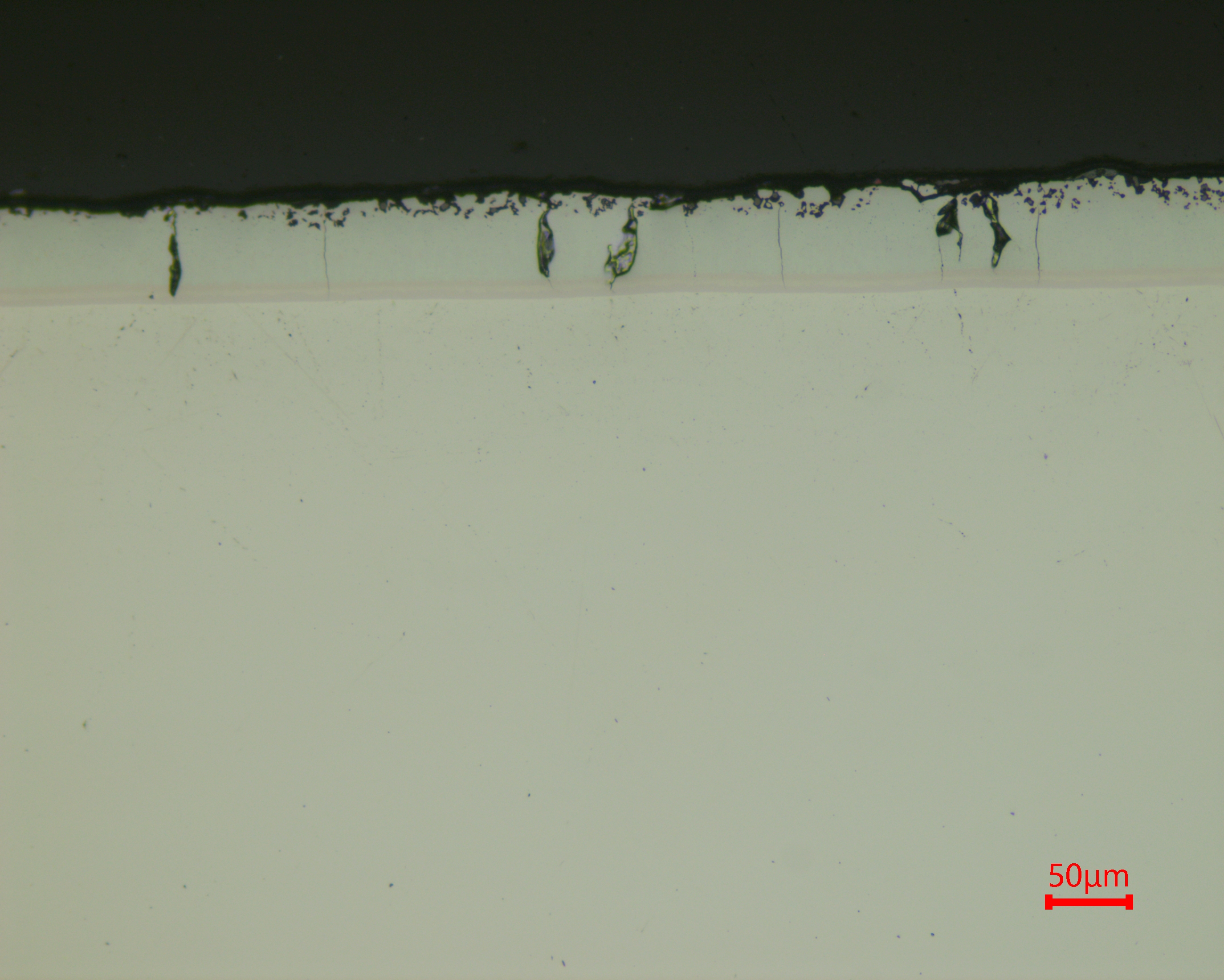

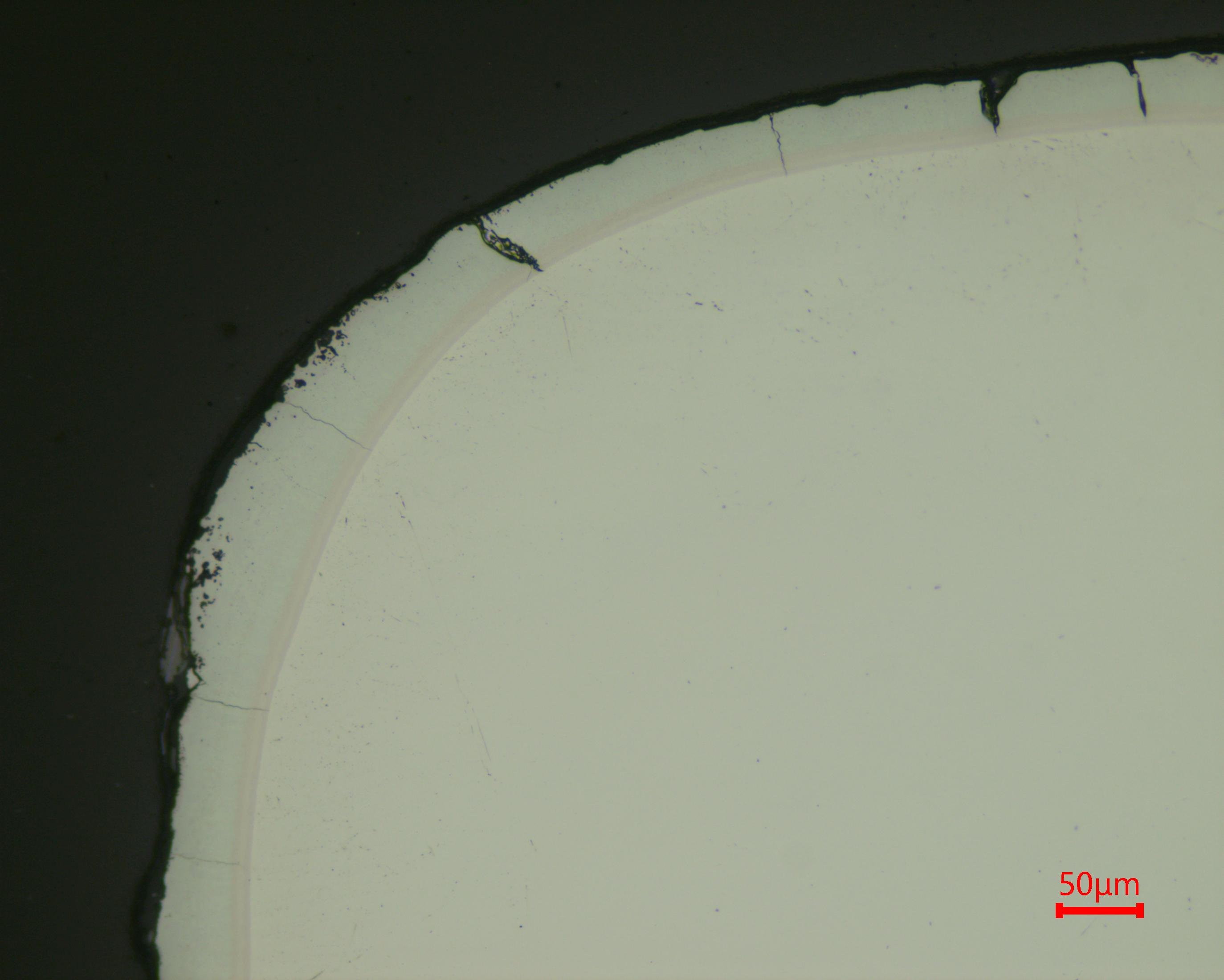

Dưới đây là sơ đồ chuẩn bị mẫu cho ứng dụng này. Thách thức chính nằm ở việc đánh bóng lớp phủ gốm dễ bị nứt và vỡ:

1️⃣ Mài thô: Giấy nhám silicon cacbua P2500 có phủ sáp nhiệt độ thấp lên bề mặt;

2️⃣ Mài mịn: Giấy nhám silicon cacbua P4000 có phủ sáp nhiệt độ thấp lên bề mặt;

3️⃣ Đánh bóng thô: Vải đánh bóng ET-JP oxit nhôm 3μm;

4️⃣ Đánh bóng tinh: Vải đánh bóng ZN-JP silica 50nm.

#Trojan #Trojanmetallographic #SteelMicrostructure #MaterialScience #Metallography #SteelSamples #MicrostructureAnalysis #SteelPrep #MaterialTechnician
