Nghiên cứu cấu trúc vi mô của hợp kim magiê AZ31 gắn lạnh thông qua đánh bóng chính xác- Trojan (Suzhou) material technology Co., Ltd.

Nghiên cứu cấu trúc vi mô của hợp kim magiê AZ31 gắn lạnh thông qua đánh bóng chính xác

20-05-2025

Hợp kim AZ31 magiê là một hợp kim magiê bị biến dạng điển hình. Với magiê là ma trận, nó cung cấp cho hợp kim đặc tính cơ bản của mật độ thấp, mang lại cho hợp kim AZ31 magiê một lợi thế đáng kể trong các ứng dụng nhẹ. Với độ dẻo cao, độ dẫn nhiệt cao và tính chất che chắn điện từ tốt, nó được sử dụng rộng rãi trong các thành phần cấu trúc của hàng không vũ trụ, các bộ phận ô tô, các sản phẩm điện tử và các trường khác.

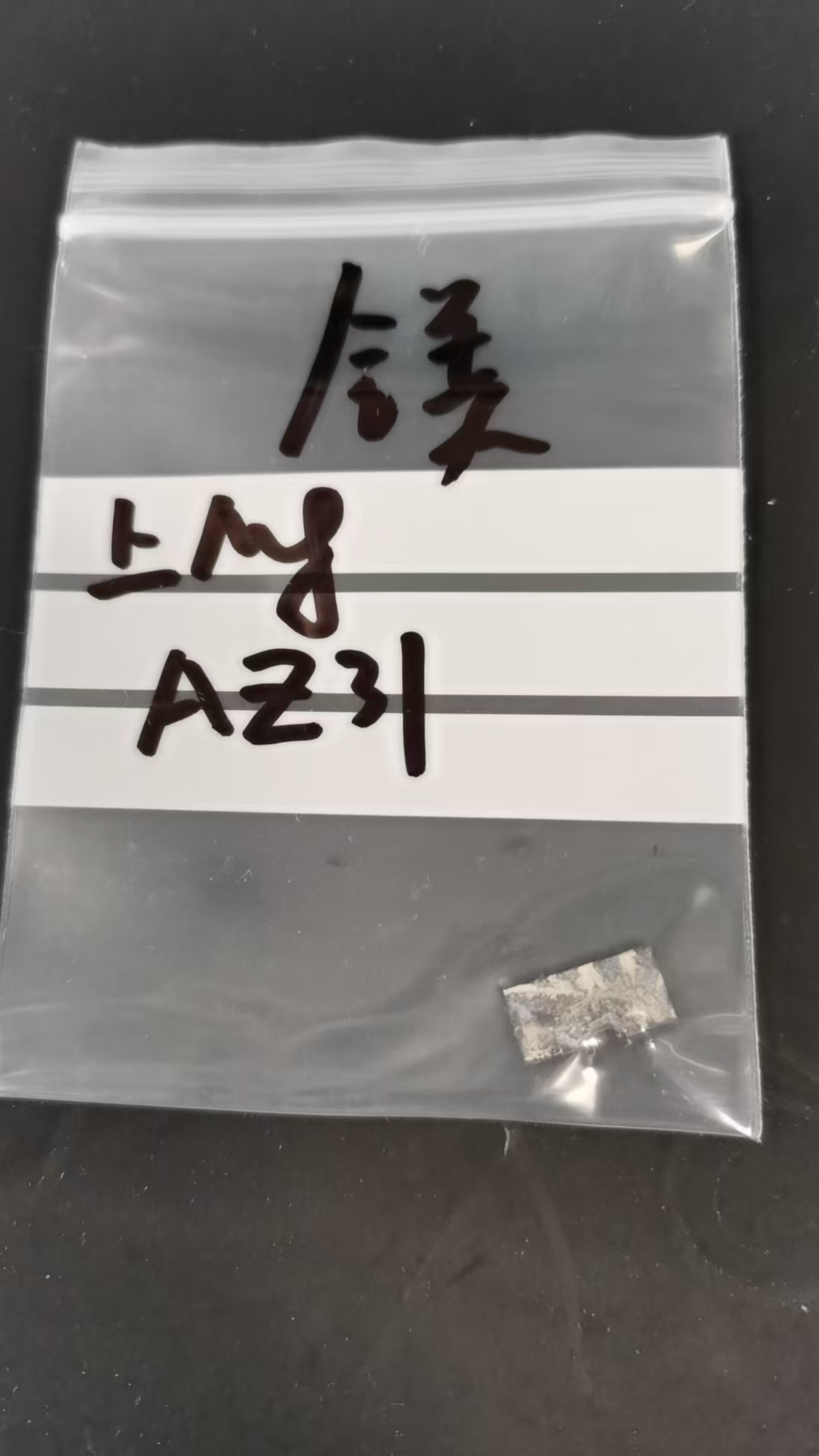

Bây giờ, các tấm mỏng của hợp kim AZ magiê (Al%: 2,5-3,5, Zn%: 0,6-1,4, Mn%: 0,2-1.0 và Mg còn lại) được đánh bóng và lấy mẫu.

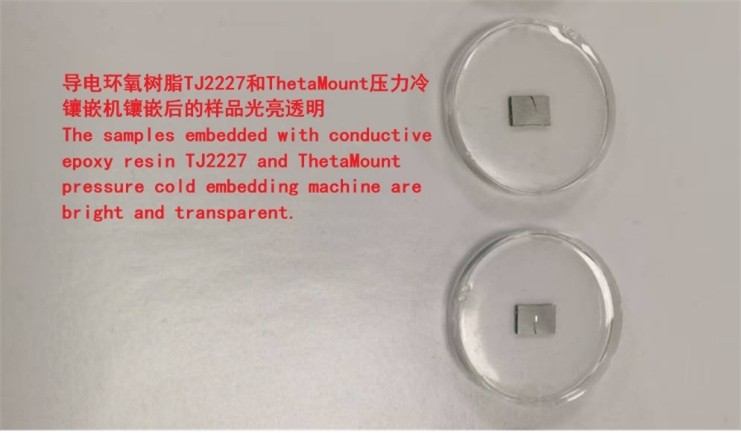

Mẫu đã được cắt thành các mảnh nhỏ và được nhúng trực tiếp với nhựa Epoxy dẫn điện TJ2227 và máy lắp áp lực áp lực thetamount để quan sát SEM tiếp theo. Sau đó, mẫu được chuẩn bị trên máy mài và đánh bóng Dual-Controling kiểm soát kép Alpha208. Các bước cụ thể như sau:

1. Để mài bề mặt bằng giấy nhám silicon p800/p1200/p2000, để ngăn chặn lắp, sáp nên được áp dụng cho bề mặt của giấy nhám. Nghiền với giá trị lực nhỏ và rửa sạch bằng rượu sau mỗi lần vượt qua.
2. Đánh bóng thô được thực hiện bằng cách sử dụng vải đánh bóng YS và huyền phù đánh bóng kim cương 3 micron không có nước.
3. Đánh bóng tốt được thực hiện bằng cách sử dụng vải đánh bóng ET và hệ thống treo đánh bóng alumina 1-micron không có nước.

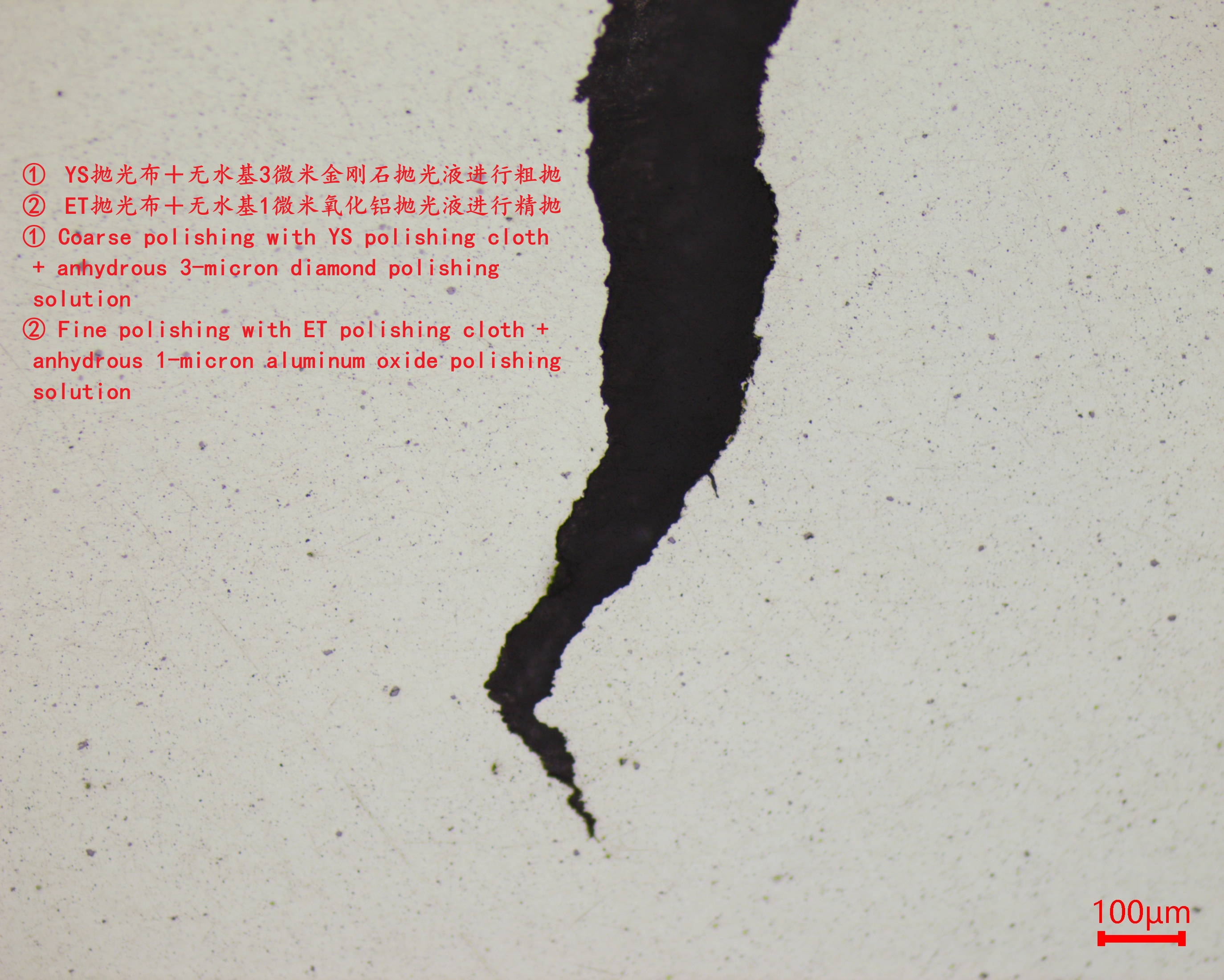

Được quan sát với kính hiển vi kim loại MN80, bề mặt của mẫu được đánh bóng là mịn và hướng vết nứt có thể nhìn thấy rõ. Pha hạt màu đen là một pha tăng cường khó khăn. Thành phần cụ thể vẫn cần được phân tích bằng SEM ed.
