Là một thành phần thụ động cốt lõi trong ngành công nghiệp điện tử hiện đại, Điện trở SMD (Điện trở thiết bị gắn trên bề mặt) là “con ngựa vô hình” được sử dụng nhiều nhất trong thiết bị điện tử. Với thiết kế không chứa chì, chúng được gắn trực tiếp lên bảng mạch thông qua công nghệ gắn trên bề mặt (SMT). Được chế tạo bằng chất nền gốm alumina, kết hợp với men thủy tinh kim loại hoặc màng điện trở hợp kim phún xạ chân không, chúng được sản xuất thông qua các quy trình chính xác.
Ưu điểm chính của thành phần này: Kích thước nhỏ gọn để đóng gói mật độ cao, khả năng chịu nhiệt độ và độ ẩm cao, hệ số nhiệt độ thấp và độ chính xác cao tới ± 0,01%. Được sử dụng rộng rãi trong điện tử tiêu dùng, trạm gốc 5G, điện tử ô tô và các lĩnh vực khác, chúng lặng lẽ thực hiện các chức năng quan trọng như giới hạn dòng điện và phân chia điện áp.

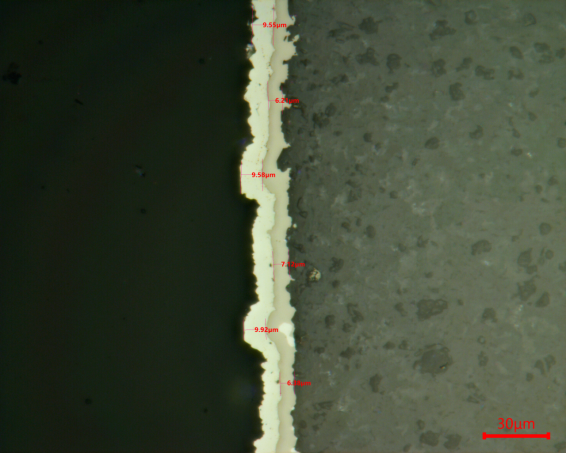

Hình thái cấu trúc và thông số kỹ thuật về kích thước của lớp niken và thiếc mạ điện ở cả hai đầu quyết định trực tiếp đến độ ổn định hoạt động lâu dài của bộ phận. Để thấy rõ cấu trúc vi mô mặt cắt của hai lớp này, đây là tài liệu tham khảo cho quá trình chuẩn bị kim loại của Điện trở SMD:
1️⃣ Mài đến mép vị trí mục tiêu bằng đĩa mài kim cương liên kết nhựa P400;
2️⃣ Mài mịn đến vị trí mục tiêu bằng đĩa mài POS kim cương đa tinh thể 9μm PD-WT;
3️⃣ Đánh bóng thô bằng vải đánh bóng SC-JP 3μm Dung dịch đánh bóng PD-WT;
4️⃣ Đánh bóng lần cuối bằng Vải đánh bóng ZN-ZP Giải pháp đánh bóng 50nm SO-T439.
