Dung dịch chuẩn bị lớp phủ Oxit dạng đồng (Cu₂O)- Trojan (Suzhou) material technology Co., Ltd.

Dung dịch chuẩn bị lớp phủ Oxit dạng đồng (Cu₂O)

08-04-2026

Là lớp phủ sao trong lĩnh vực xúc tác, lớp phủ oxit dạng đồng (Cu₂O) là chất bán dẫn loại p điển hình có dải cấm khoảng 2,2 eV. Nó có thể hấp thụ ánh sáng khả kiến để bắt đầu các phản ứng xúc tác và được sử dụng rộng rãi trong phân hủy chất ô nhiễm hữu cơ, tách nước để sản xuất hydro và các ứng dụng khác. Hoạt tính xúc tác của nó phụ thuộc trực tiếp vào cấu trúc vi mô và chất lượng của lớp phủ. Các lớp phủ được tạo ra bằng phương pháp lắng đọng điện hóa, khử hóa học và các phương pháp khác có thể bám chặt vào chất nền và cung cấp đủ vị trí hoạt động cho các phản ứng xúc tác.

Phân tích kim loại đóng vai trò là phương pháp chính để kiểm soát chất lượng của lớp phủ oxit dạng đồng cấp xúc tác. Thông qua quan sát kim loại, chúng tôi có thể đo chính xác độ dày lớp phủ, kích thước hạt và thành phần pha, đồng thời phát hiện các khuyết tật như lỗ chân lông, vết nứt và tạp chất oxit cupric. Những khiếm khuyết này làm giảm vị trí hoạt động và độ bám dính của lớp phủ, trực tiếp dẫn đến hiệu quả xúc tác thấp hơn và lỗi tách lớp phủ. Thử nghiệm kim loại đáng tin cậy xác minh tính hợp lý của các quy trình chuẩn bị, tối ưu hóa cấu trúc vi mô lớp phủ và đảm bảo hiệu suất xúc tác ổn định từ nguồn. Đây là bước kiểm soát chất lượng thiết yếu trong quá trình sản xuất hàng loạt và ứng dụng lớp phủ Cu₂O cấp xúc tác.

Chuẩn bị mẫu kim loại Quy trình phủ Cu₂O

1️⃣ Mài bằng đĩa giấy nhám kim loại P400 để loại bỏ biến dạng cắt và làm phẳng bề mặt.

2️⃣ Thực hiện mài mịn bằng giấy nhám kim loại P800 và P2000.

3️⃣ Đánh bóng thô: Vải đánh bóng SC-JP Hệ thống treo đánh bóng 9 μm PD-WT.

4️⃣ Đánh bóng trung gian: Vải đánh bóng SC-JP 3 μm Dung dịch đánh bóng PD-WT.

5️⃣ Đánh bóng lần cuối: Vải đánh bóng ZN-ZP Hệ thống treo đánh bóng AO-A439.

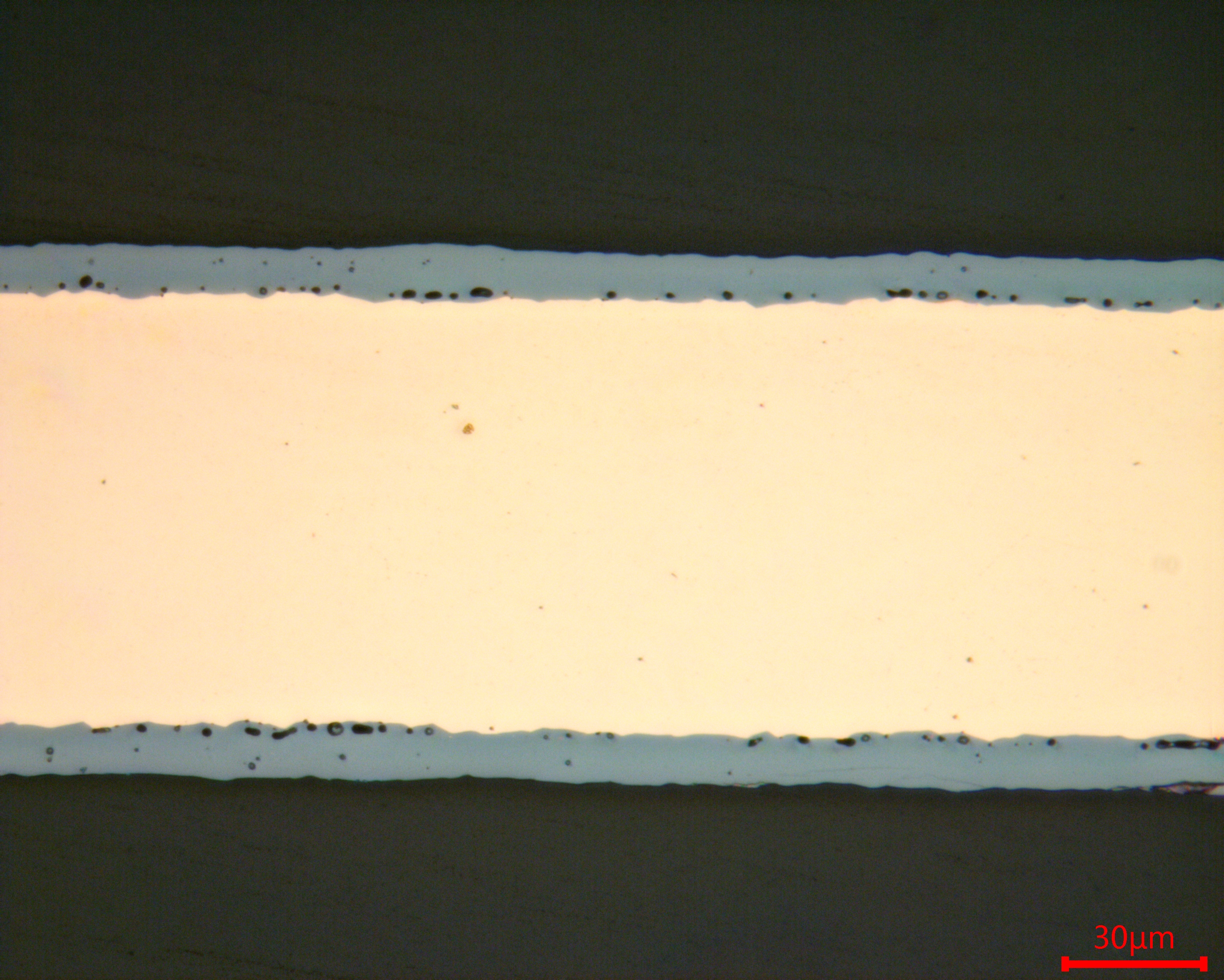

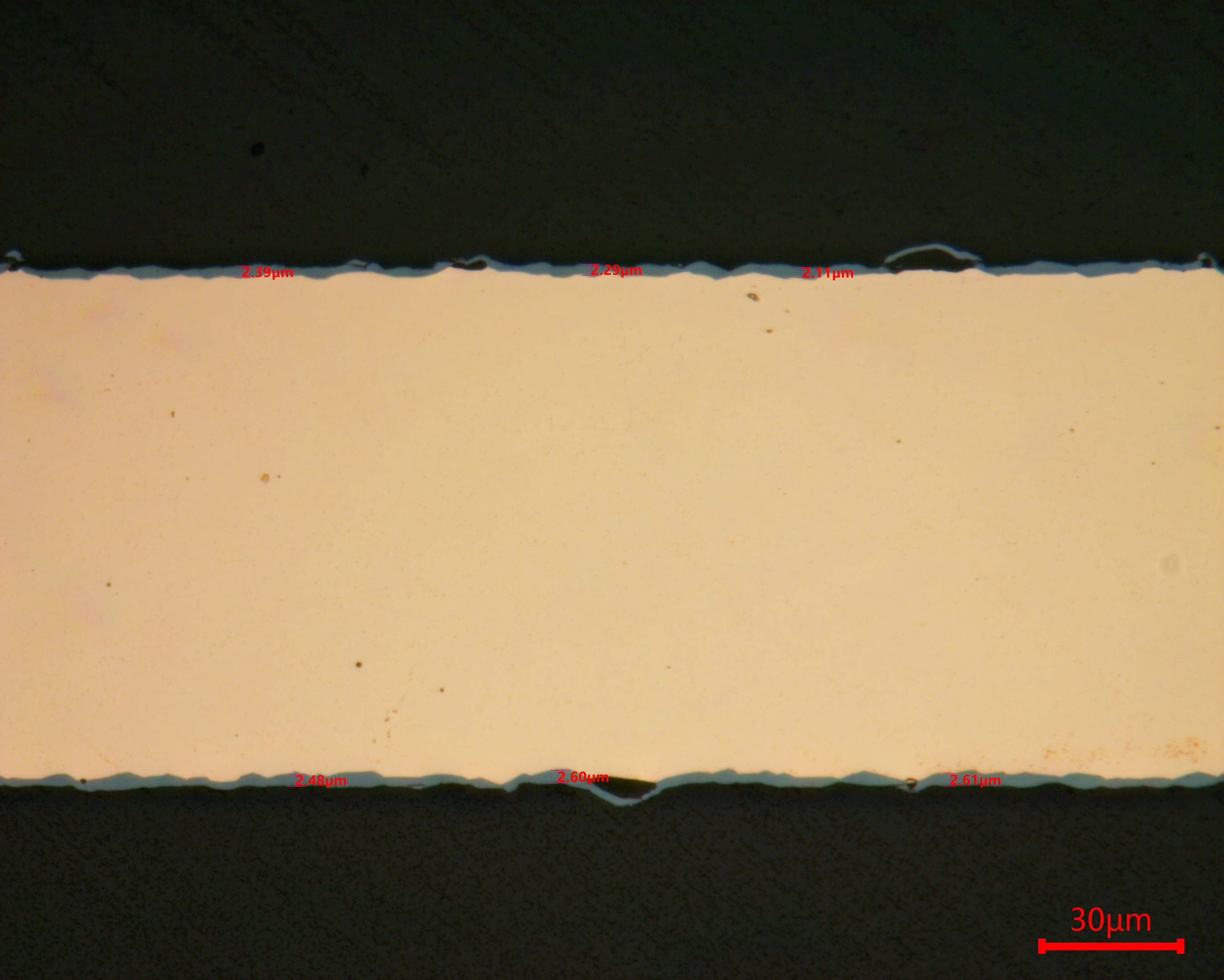

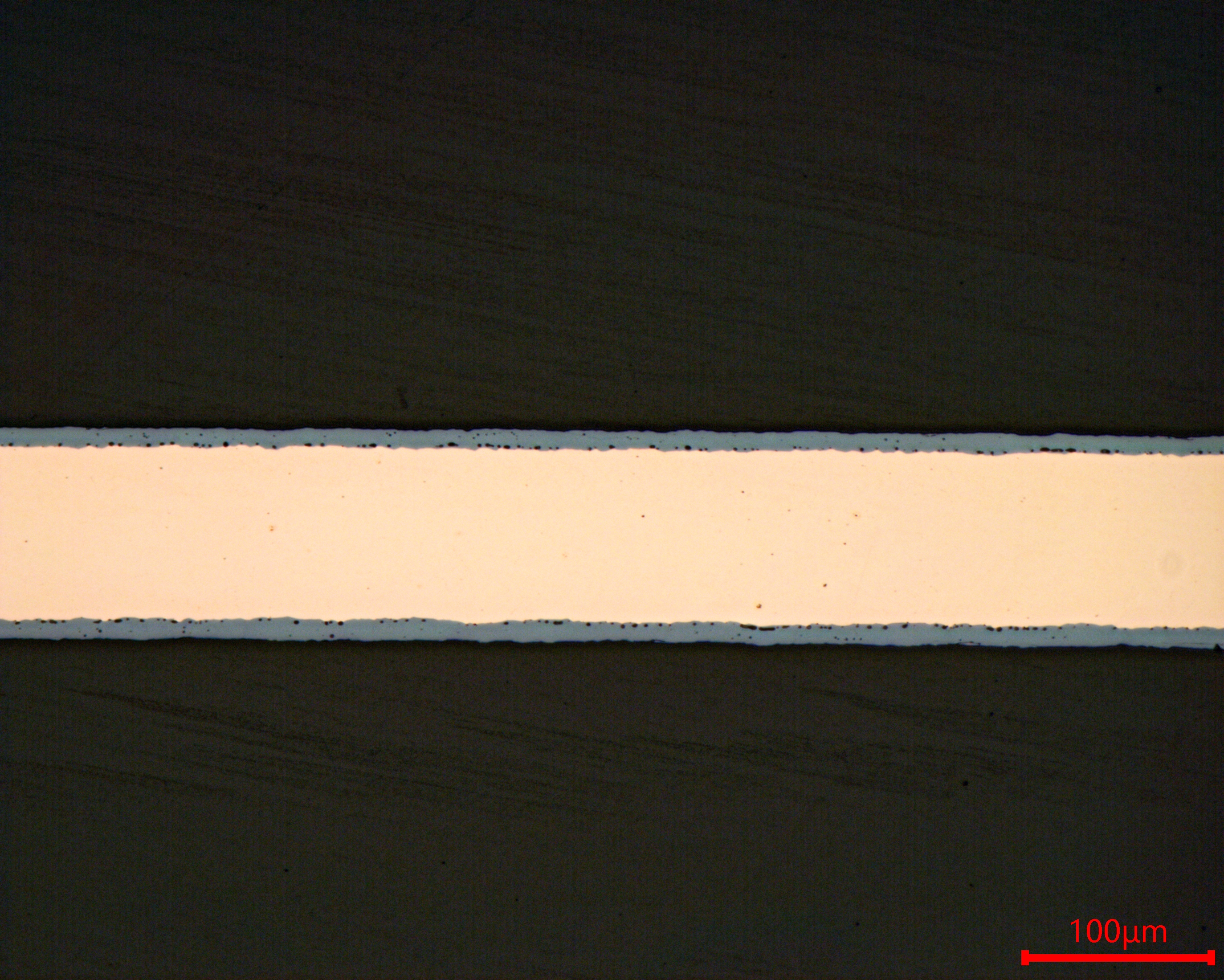

#Thiết bị kim loại #AutomaticGrindingPolishing #Metallography #TROJAN #MaterialTesting
