Máy cắt CT-250S / CT-250V
CT-250S / CT-250V là máy cắt kim loại để bàn được thiết kế và sản xuất theo nguyên tắc an toàn và b...
Hợp kim nhôm rất được ưa chuộng do trọng lượng nhẹ và khả năng chống ăn mòn. Việc áp dụng công nghệ anod hóa cứng giúp tăng cường hơn nữa độ cứng và khả năng chống mài mòn của hợp kim nhôm, và nó được sử dụng rộng rãi trong các lĩnh vực cao cấp như hàng không vũ trụ và sản xuất ô tô. Tuy nhiên, để đánh giá chính xác chất lượng và hiệu suất của màng anodizing cứng, việc chuẩn bị cấu trúc vi mô là một bước quan trọng không thể thiếu.
Khó khăn chuẩn bị: Phim anod hóa cứng của hợp kim nhôm có các đặc tính vật liệu khác nhau từ chất nền. Phim oxit cứng và giòn, trong khi chất nền hợp kim nhôm tương đối mềm. "Sự kết hợp của độ cứng và độ mềm" này đặt ra những thách thức đáng kể cho việc chuẩn bị cấu trúc vi mô. Trong quá trình chuẩn bị, cần chú ý đến vết nứt, bong tróc màng oxit hoặc biến dạng và làm mờ giao diện giữa chất nền và màng oxit, có thể ngăn chặn sự quan sát và phân tích chính xác cấu trúc vi mô và ảnh hưởng đến đánh giá chất lượng sản phẩm.

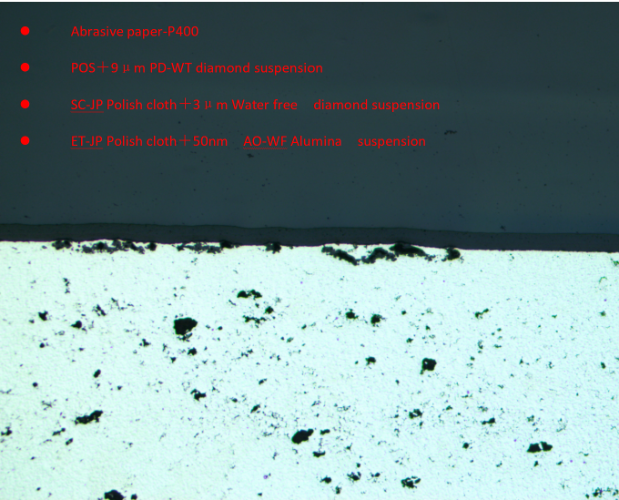

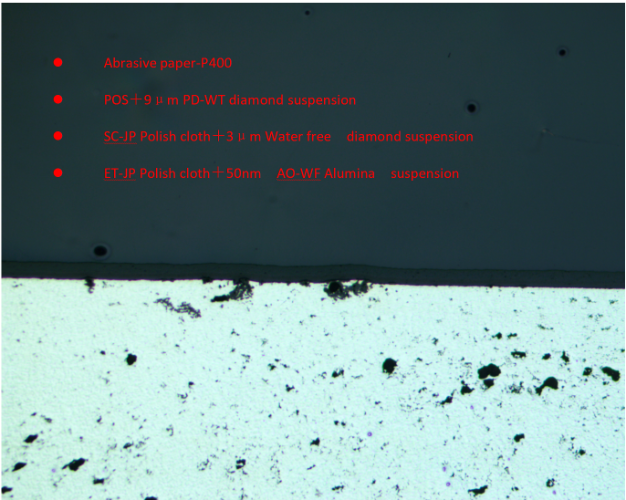

Sau đây là các bước phương pháp chuẩn bị mẫu để bạn tham khảo.
1. Nghiền mịn bằng giấy nhám cấu trúc p400 cho đến khi mẫu phẳng
2. POS mịn mài bằng chất lỏng đánh bóng kim cương PD-WT 9μM
3.
4.
.jpg?imageView2/2/w/400/format/jpg/q/75 "Cắt bánh xe")
.png?imageView2/2/w/400/format/jpg/q/75 "Máy mài & đánh bóng GP-1A")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Hệ thống treo Alumina AO-P")
