Rockwell so với Brinell so với Vickers: Bài kiểm tra độ cứng nào là tốt nhất?

Vật lý đằng sau mỗi lần đọc thụt lề

Mỗi số độ cứng trên chứng chỉ vật liệu đều bắt nguồn từ một sự kiện cơ học duy nhất: mũi thử cứng được ép vào bề mặt dưới tải trọng được kiểm soát và khả năng chống biến dạng vĩnh viễn của vật liệu được chuyển đổi thành một giá trị. Giá trị đó chỉ có ý nghĩa gì đó nếu tải, hình học của đầu đo, thời gian dừng và kỹ thuật đo đều được tuân theo một tiêu chuẩn đã biết. Đây là kỷ luật cốt lõi đằng sau kiểm tra độ cứng kim loại , trong đó mục tiêu không chỉ là tạo ra một con số mà còn là tạo ra một con số mà phòng thí nghiệm khác, ca khác hoặc quốc gia khác có thể sao chép trong phạm vi dung sai chặt chẽ.

Ở cấp độ cấu trúc vi mô, độ cứng là đại diện cho một số tính chất cơ học cơ bản: cường độ chảy, trạng thái làm cứng và trong một số trường hợp khả năng chống mài mòn. Thép martensitic và hợp kim nhôm ủ phản ứng với cùng một mũi khoan theo những cách hoàn toàn khác nhau, đó là lý do tại sao không có phương pháp thử nghiệm duy nhất nào bao quát tốt mọi vật liệu, độ dày và tình trạng bề mặt như nhau. Việc chọn đúng phương pháp và thực hiện nó một cách chính xác là điều giúp phân biệt một bản ghi chất lượng có thể bảo vệ được với một con số có vẻ chính xác nhưng không có khả năng truy xuất nguồn gốc thực sự.

3 Các phương pháp thụt đầu dòng cơ bản được sử dụng phổ biến trong công nghiệp

0,1-3000 Khoảng tải trọng áp dụng điển hình tính bằng kgf trên tất cả các cân

2 Các giai đoạn tải được sử dụng trong hầu hết các trình thử nghiệm hiện đại: tải trước và tải chính

Tại sao trình tự tải ứng dụng lại thay đổi kết quả

Tải ứng dụng không phải là một lần đẩy. Trong hầu hết các thiết bị thử nghiệm hiện đại, đầu đo đầu tiên được tiếp xúc với bề mặt dưới một tải trọng sơ bộ nhỏ, lực này đặt đầu đo vào và loại bỏ các bất thường trên bề mặt khỏi phép đo. Tải trọng chính sau đó được áp dụng ở mức được kiểm soát, được giữ trong một khoảng thời gian dừng xác định và được giải phóng theo trình tự xác định. Việc đẩy nhanh trình tự này hoặc để rung động làm xáo trộn khung trong quá trình dừng, là một trong những nguồn phân tán phổ biến nhất trong phòng thí nghiệm độ cứng, thường lớn hơn bất kỳ lỗi nào do chính đầu dò gây ra.

Thời gian dừng rất quan trọng vì vật liệu bị biến dạng nhẹ dưới tải trọng liên tục. Thử nghiệm được thực hiện trong khoảng thời gian quá ngắn có thể cho kết quả cao một cách giả tạo, trong khi việc dừng quá lâu trên vật liệu mềm hoặc được phủ có thể tạo ra kết quả không còn đại diện cho đặc tính tổng thể đang được nghiên cứu. Kiểm soát tốc độ tải, thời gian dừng và tốc độ dỡ tải theo dung sai được ghi lại là điều cho phép so sánh kết quả từ những người thử nghiệm khác nhau một cách đáng tin cậy.

Phạm vi tải đại diện trên các cân phổ biến

Máy kiểm tra độ cứng Rockwell: Tốc độ thông qua đo độ sâu trực tiếp

Phương pháp Rockwell bỏ qua hoàn toàn phép đo quang học. Thay vì đo kích thước của vết lõm, máy đo độ cứng rockwell áp dụng một tải trọng sơ bộ nhỏ, số đọc độ sâu bằng 0, áp dụng tải trọng lớn, sau đó thả trở lại tải trọng sơ bộ và đọc sự khác biệt về độ sâu vết lõm. Sự chênh lệch độ sâu đó được chuyển đổi trực tiếp thành số độ cứng trên màn hình của máy, đó là lý do tại sao thử nghiệm Rockwell thường là phương pháp nhanh nhất trong ba phương pháp trong môi trường sản xuất.

Việc lựa chọn tỷ lệ phụ thuộc vào loại đầu đo và sự kết hợp tải trọng. Mũi nhọn hình nón kim cương chịu tải trọng chính 150 kgf là điển hình cho thép cứng, trong khi mũi nhọn bi thép cứng dưới tải trọng 100 kgf phù hợp với các kim loại mềm hơn như thép ủ, đồng thau hoặc hợp kim nhôm. Vì kết quả được đọc ngay lập tức mà không cần người vận hành giải thích hình ảnh quang học, thử nghiệm Rockwell rất phù hợp để kiểm tra nguyên liệu đầu vào, xác minh xử lý nhiệt và kiểm tra sản xuất khối lượng lớn trong đó tính nhất quán giữa người vận hành cũng quan trọng như độ chính xác thô.

Sự đánh đổi là độ nhạy cảm với điều kiện bề mặt. Bởi vì phương pháp này dựa vào độ sâu chứ không phải diện tích, nên bề mặt gồ ghề, phần mỏng hoặc phần cong có thể làm sai lệch số đọc trừ khi tuân thủ các hệ số hiệu chỉnh thích hợp và hướng dẫn độ dày tối thiểu.

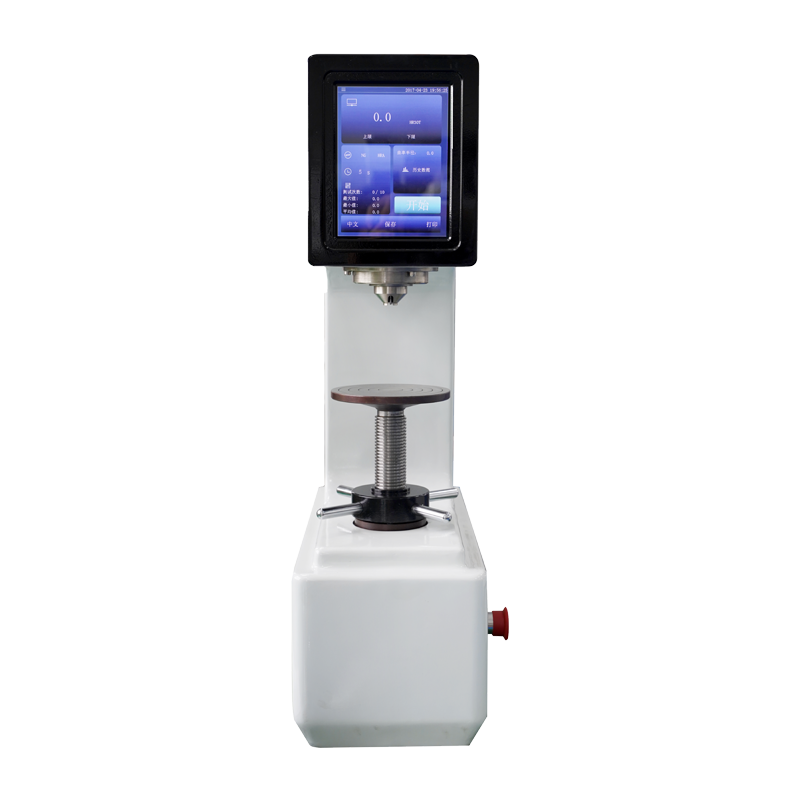

rockwell hardness testers with digital depth readout

Máy kiểm tra độ cứng Brinell: Độ cứng trung bình trên các cấu trúc vi mô thô

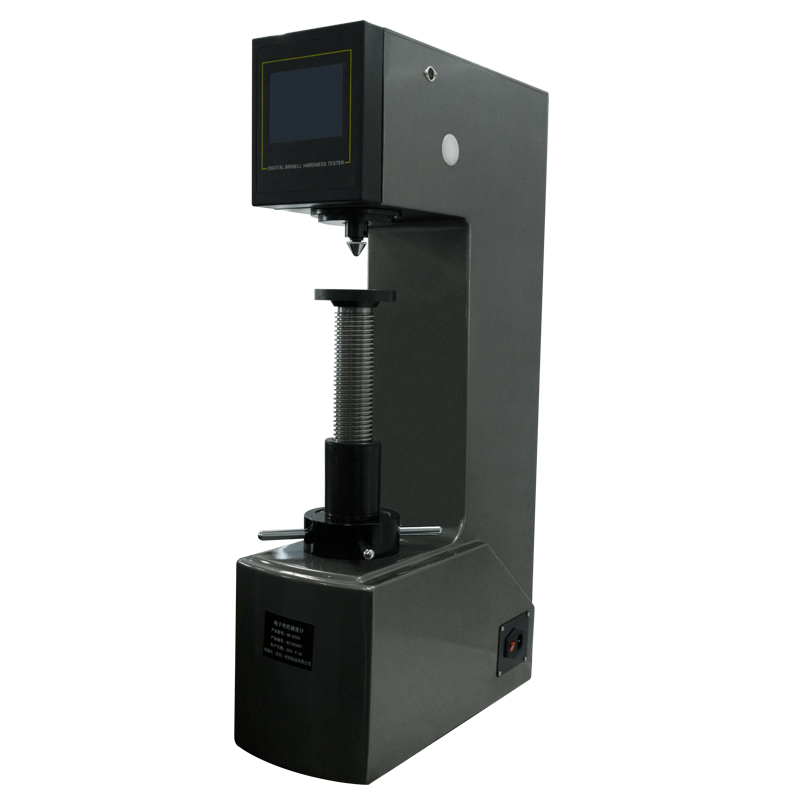

brinell hardness testers for large indentation testing

Nơi Rockwell đọc được chiều sâu, máy đo độ cứng brinell ấn một quả bóng bằng thép cứng hoặc cacbua vonfram vào bề mặt dưới tải nặng, duy trì trong một khoảng thời gian dừng cố định, sau đó đo đường kính của vết lõm thu được dưới độ phóng đại. Bởi vì vết lõm lớn so với kích thước hạt, nên thử nghiệm Brinell tính trung bình một cách hiệu quả trên các cấu trúc vi mô thô hoặc không đồng nhất, khiến nó trở thành phương pháp ưa thích cho các vật đúc, vật rèn và vật liệu mà ranh giới hoặc vùi hạt cục bộ có thể làm biến dạng vết lõm nhỏ hơn.

Tải trọng trong thử nghiệm Brinell thường dao động từ vài trăm đến ba nghìn kgf, tác dụng qua một quả bóng có thể có đường kính vài mm. Điều này tạo ra một vết lõm đủ lớn để có thể nhìn thấy bằng mắt thường trong nhiều trường hợp, mặc dù việc đo đường kính chính xác vẫn cần đến kính hiển vi đã hiệu chuẩn hoặc hệ thống đo kỹ thuật số. Thang đo rất phù hợp với các mặt cắt dày, nguyên liệu thô và các thành phần được xử lý nhiệt trong đó giá trị độ cứng số lượng lớn có ý nghĩa hơn so với số đọc cục bộ cao.

Do vết lõm lớn nên thử nghiệm Brinell thường không phù hợp với các bộ phận mỏng, bề mặt được phủ hoặc các bộ phận hoàn thiện mà dấu vết nhìn thấy được không được chấp nhận, đó là trường hợp mà hai phương pháp còn lại áp dụng.

Máy đo độ cứng Vickers và Micro-Vickers: Độ chính xác ở quy mô cấu trúc vi mô

Máy đo độ cứng Vickers & micro-vickers sử dụng mũi nhọn kim cương hình chóp để tạo ra vết lõm hình vuông nhỏ bất kể tải trọng, được đo quang học bằng cả hai đường chéo dưới độ phóng đại. Do hình dạng vết lõm giống nhau được sử dụng trên toàn bộ phạm vi tải, từ tải Vickers vĩ mô đến tải vi mô dưới 1 kgf, nên phương pháp này có quy mô rõ ràng từ thử nghiệm vật liệu khối cho đến từng hạt riêng lẻ, hàn vùng chịu ảnh hưởng nhiệt và phủ các mặt cắt ngang chỉ dày một phần milimet.

Thử nghiệm Micro-Vickers nói riêng là phương pháp được lựa chọn cho các lớp được làm cứng bằng vỏ, bề mặt được thấm nitơ, lớp phủ mạ và lập bản đồ độ dốc độ cứng trên mặt cắt ngang được đánh bóng. Bởi vì kích thước vết lõm có thể được giữ cực kỳ nhỏ nên một mẫu có thể mang hàng tá số đo riêng lẻ mà không có vết lõm chồng lên nhau hoặc ảnh hưởng lẫn nhau, cho phép xây dựng cấu hình độ cứng đầy đủ từ bề mặt đến lõi.

Độ chính xác phải trả giá bằng tốc độ và việc chuẩn bị mẫu. Phép đo đường chéo chính xác đòi hỏi bề mặt phẳng, được đánh bóng tốt và người vận hành được đào tạo hoặc hệ thống phân tích hình ảnh đã hiệu chỉnh, vì ngay cả những lỗi lấy nét hoặc ánh sáng nhỏ cũng có thể dịch chuyển đường chéo đo đủ để thay đổi độ cứng được báo cáo.

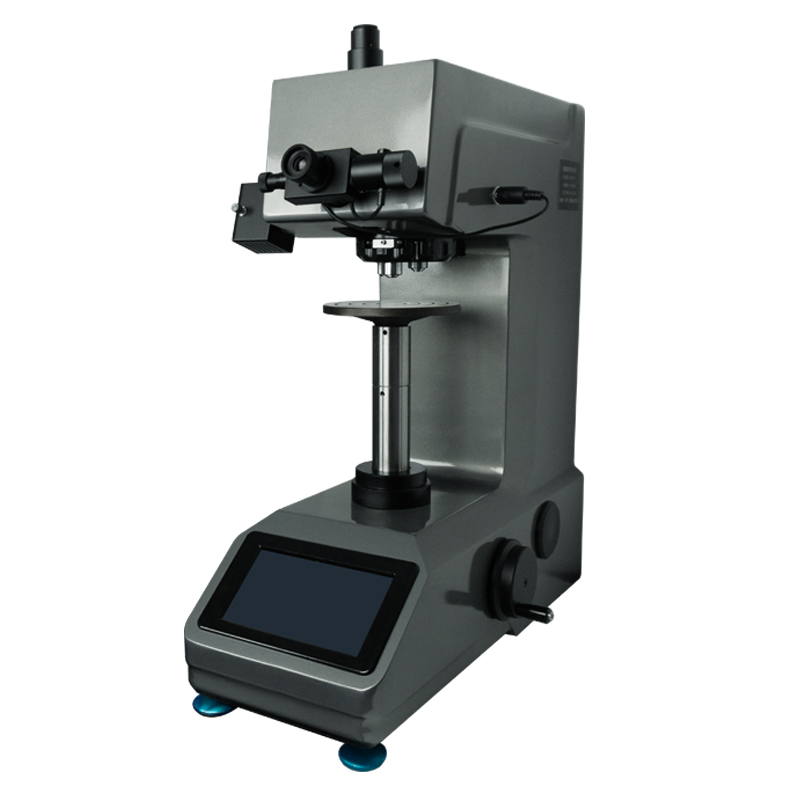

vickers and micro-vickers hardness testers with optical measurement

So sánh ba phương pháp cạnh nhau

Không có một thang đo nào là chính xác toàn diện. Bảng dưới đây tóm tắt những khác biệt thực tế thường quyết định phương pháp nào được sử dụng trên một bộ phận hoặc vật liệu nhất định.

Thuộc tính	Rockwell	Brinell	Vickers / Micro-Vickers
Kiểu đầu vào	Nón kim cương hoặc quả bóng thép	Quả bóng thép hoặc cacbua	Kim tự tháp kim cương
Cơ sở đo lường	Chênh lệch độ sâu	Đường kính thụt đầu dòng	Đường chéo thụt lề
Phạm vi tải điển hình	60-150kgf	500-3000kgf	0,1-50 kgf
Phù hợp nhất với	Kiểm tra dây chuyền sản xuất	Vật đúc và kho hạt thô	Lớp phủ và phần mỏng
Sự phụ thuộc của toán tử	Thấp	Trung bình	Cao hơn

So sánh phương pháp giữa năm yếu tố hoạt động

Rockwell Brinell Vickers

Các tiêu chuẩn kiểm tra vật liệu và hiệu chuẩn giúp duy trì kết quả đáng tin cậy

Máy kiểm tra độ cứng chỉ đáng tin cậy khi lần xác minh cuối cùng của nó. Các khối tham chiếu được chứng nhận có giá trị độ cứng có thể theo dõi đã biết được sử dụng để kiểm tra độ chính xác của người kiểm tra theo định kỳ và độ lệch giữa số đọc của người kiểm tra và giá trị được chứng nhận của khối được ghi lại theo thời gian. Các tiêu chuẩn thử nghiệm vật liệu được quốc tế công nhận xác định các phạm vi dung sai cho sai lệch này, tần suất xác minh và tài liệu cần thiết để duy trì người thử nghiệm phục vụ cho công việc được quản lý hoặc kiểm toán.

Sự trôi dạt hiếm khi xảy ra đột ngột. Nó có xu hướng tăng dần khi đầu đo bị mòn, cảm biến tải trọng già đi hoặc hệ thống đo quang học hơi mất hiệu chuẩn. Việc theo dõi độ lệch qua các chu kỳ xác minh liên tiếp, thay vì dựa vào một kết quả đạt hoặc không đạt, sẽ đưa ra cảnh báo sớm hơn nhiều rằng cần phải bảo trì.

Kỷ luật hiệu chuẩn nhất quán là điều cho phép giá trị độ cứng được đo trên một máy có thể tin cậy được trên một máy khác, ở một tòa nhà khác, cách nhau nhiều tháng.

Độ lệch so với khối tham chiếu qua các chu kỳ xác minh

Chọn phương pháp kiểm tra độ cứng phù hợp cho ứng dụng của bạn

Việc lựa chọn phương pháp thường bao gồm ba câu hỏi: cấu trúc vi mô thô hoặc đồng đều như thế nào, phần được thử nghiệm mỏng hoặc được phủ như thế nào và có bao nhiêu bộ phận cần được kiểm tra mỗi ca. Một đường dẫn quyết định đơn giản bao gồm hầu hết các trường hợp trong thế giới thực.

Luồng lựa chọn phương pháp

Thông lượng thường là yếu tố quyết định khi các yêu cầu về độ chính xác được đáp ứng. Thử nghiệm Rockwell thường xử lý số lượng bộ phận mỗi giờ cao nhất vì khả năng đọc độ sâu được thực hiện tự động, Vickers và micro-Vickers nằm ở giữa tùy thuộc vào số lượng vết lõm cần thiết trên mỗi mẫu và Brinell thường chậm nhất do đo đường kính quang học và vết lõm lớn hơn.

Thông lượng tương đối điển hình theo phương pháp

Câu hỏi thường gặp

Câu hỏi 1: Có thể kiểm tra cùng một bộ phận bằng nhiều phương pháp đo độ cứng không?

Có, miễn là diện tích bề mặt cho phép các vùng thụt đầu dòng riêng biệt. Nhiều phòng thí nghiệm sử dụng Rockwell để kiểm tra quá trình sản xuất nhanh chóng và theo dõi với Vickers trên mặt cắt ngang khi cần có gradient độ cứng chi tiết gần bề mặt được xử lý nhiệt hoặc được phủ.

Câu hỏi 2: Tại sao các giá trị độ cứng ở các thang đo khác nhau không chuyển đổi trực tiếp với nhau?

Mỗi phương pháp đo lường phản ứng vật lý, độ sâu, đường kính hoặc chiều dài đường chéo khác nhau, dưới tải trọng và hình dạng đầu dò khác nhau. Bảng chuyển đổi tồn tại đối với một số họ vật liệu, nhưng chúng là những giá trị gần đúng chứ không phải tương đương chính xác và kết quả được báo cáo trên thang đo ban đầu luôn đáng tin cậy hơn.

Câu hỏi 3: Máy đo độ cứng nên được kiểm tra thường xuyên như thế nào so với tấm tham chiếu?

Tần suất xác minh phụ thuộc vào khối lượng sử dụng, mức độ quan trọng của các bộ phận đang được kiểm tra và các yêu cầu của tiêu chuẩn kiểm tra vật liệu liên quan mà phòng thí nghiệm vận hành. Những người thử nghiệm sản xuất số lượng lớn thường được kiểm tra thường xuyên hơn những người thử nghiệm được sử dụng cho công việc trong phòng thí nghiệm không thường xuyên.

Câu hỏi 4: Thử nghiệm micro-Vickers có phù hợp với các thành phần đã hoàn thiện, đang hoạt động không?

Vết lõm do thử nghiệm micro-Vickers để lại là cực kỳ nhỏ, điều này khiến nó trở thành lựa chọn phổ biến để kiểm tra chất lượng trên các bộ phận hoàn thiện trong đó việc đánh dấu bề mặt phải được giảm thiểu, mặc dù tiêu chí chấp nhận vẫn phải xác nhận rằng vết lõm không ảnh hưởng đến chức năng của bộ phận.

Câu hỏi 5: Điều gì gây ra sự phân tán đo lường nhiều nhất trong quá trình kiểm tra độ cứng hàng ngày?

Việc chuẩn bị bề mặt không nhất quán và sự thay đổi của người vận hành trong phép đo quang học là hai nguồn phân tán phổ biến nhất, tiếp theo là thời gian áp dụng tải không phù hợp và độ mòn của đầu đo không được phát hiện bằng các kiểm tra hiệu chuẩn thông thường.
