Chuẩn bị và phân tích cấu trúc vi mô của các mẫu kim loại bằng xỉ kẽm trong nồi mạ kẽm- Trojan (Suzhou) material technology Co., Ltd.

Chuẩn bị và phân tích cấu trúc vi mô của các mẫu kim loại bằng xỉ kẽm trong nồi mạ kẽm

07-04-2025

Galvanizing đề cập đến một công nghệ xử lý bề mặt lắng đọng một lớp kẽm trên bề mặt kim loại, hợp kim hoặc các vật liệu khác để đạt được các hiệu ứng thẩm mỹ và chống chất thải.

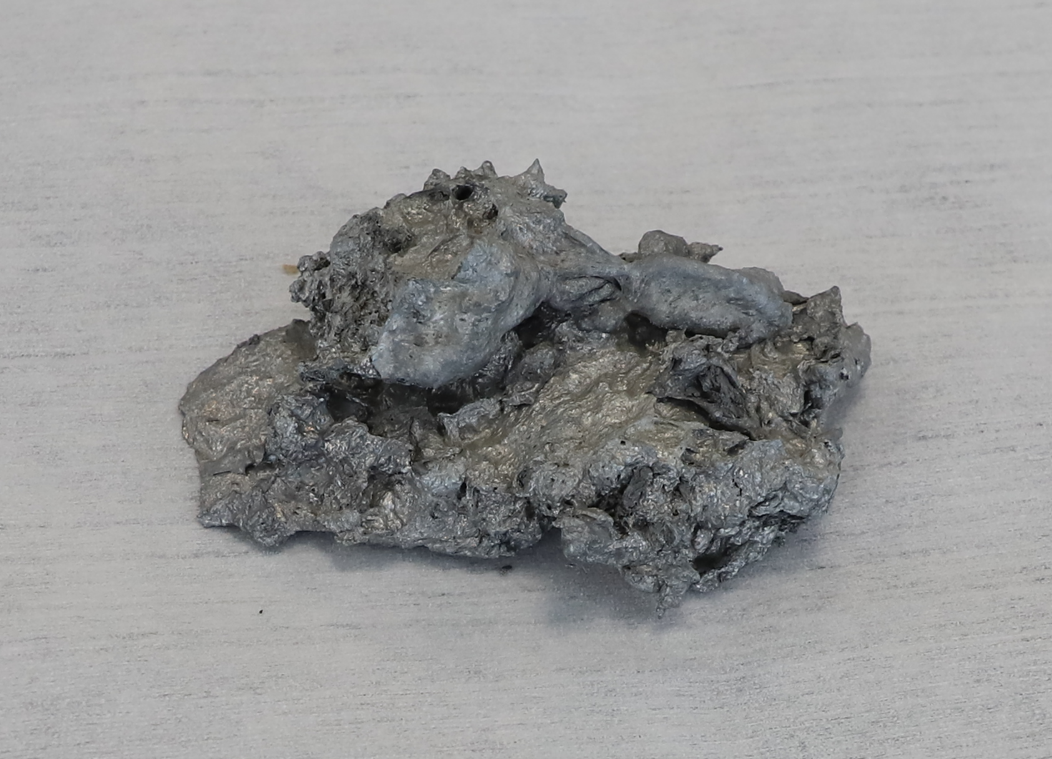

Phương pháp chính được áp dụng là mạ kẽm nóng. Lớp mạ kẽm có khả năng chống ăn mòn khí quyển tuyệt vời và có thể dễ dàng tạo thành một màng bảo vệ trên bề mặt ở nhiệt độ phòng. Do đó, ứng dụng lớn nhất của kẽm là trong ngành công nghiệp mạ kẽm, được sử dụng rộng rãi trong ô tô, xây dựng, tàu và ngành công nghiệp ánh sáng, v.v ... Bột kẽm siêu mịn có thể được sử dụng làm nguyên liệu chính cho các lớp phủ giàu kẽm và các công nghiệp khác được áp dụng. Bây giờ, xỉ kẽm còn lại (90% Zn, 7% Al, 2% Mg, 0,5% Fe) từ các chậu mạ kẽm phải chịu sự chuẩn bị mẫu kim loại:

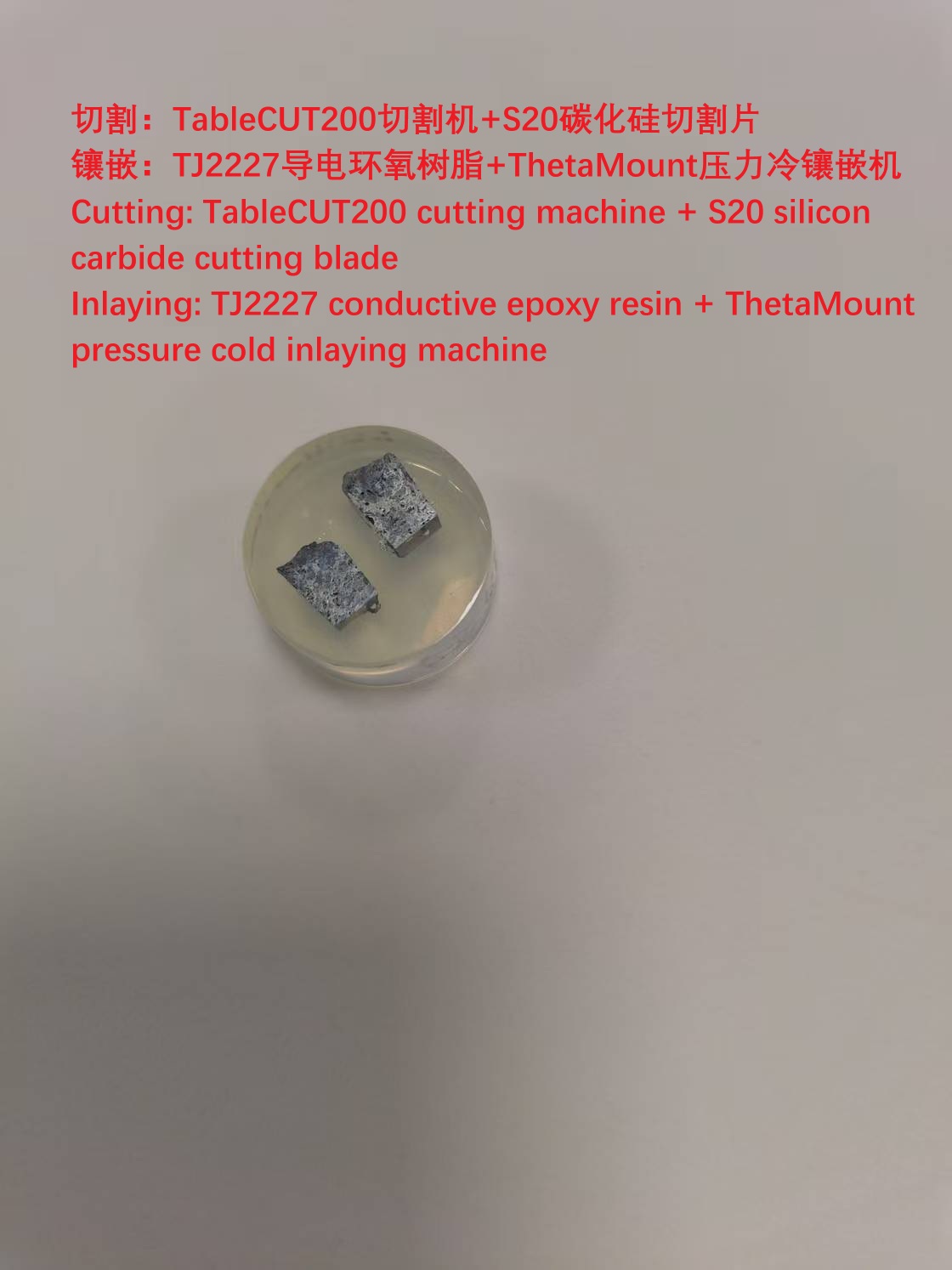

Đầu tiên, nó được cắt bằng máy cắt TableCut200 và lưỡi cắt cacbua silicon S20, sau đó nó được nhúng bằng cách sử dụng nhựa Epoxy dẫn điện TJ2227 và máy nhúng lạnh áp lực. Sau đó, nó được xử lý trong máy mài và đánh bóng tự động Alpha610, như sau:

1. Máy nghiền bằng giấy nhám silicon p800/p1200/p2000

2. Đánh bóng thô với chất lỏng đánh bóng kim cương 3 micron đánh bóng SC

Các tác nhân khắc là một dung dịch nước axit clorua ferric (pha loãng).

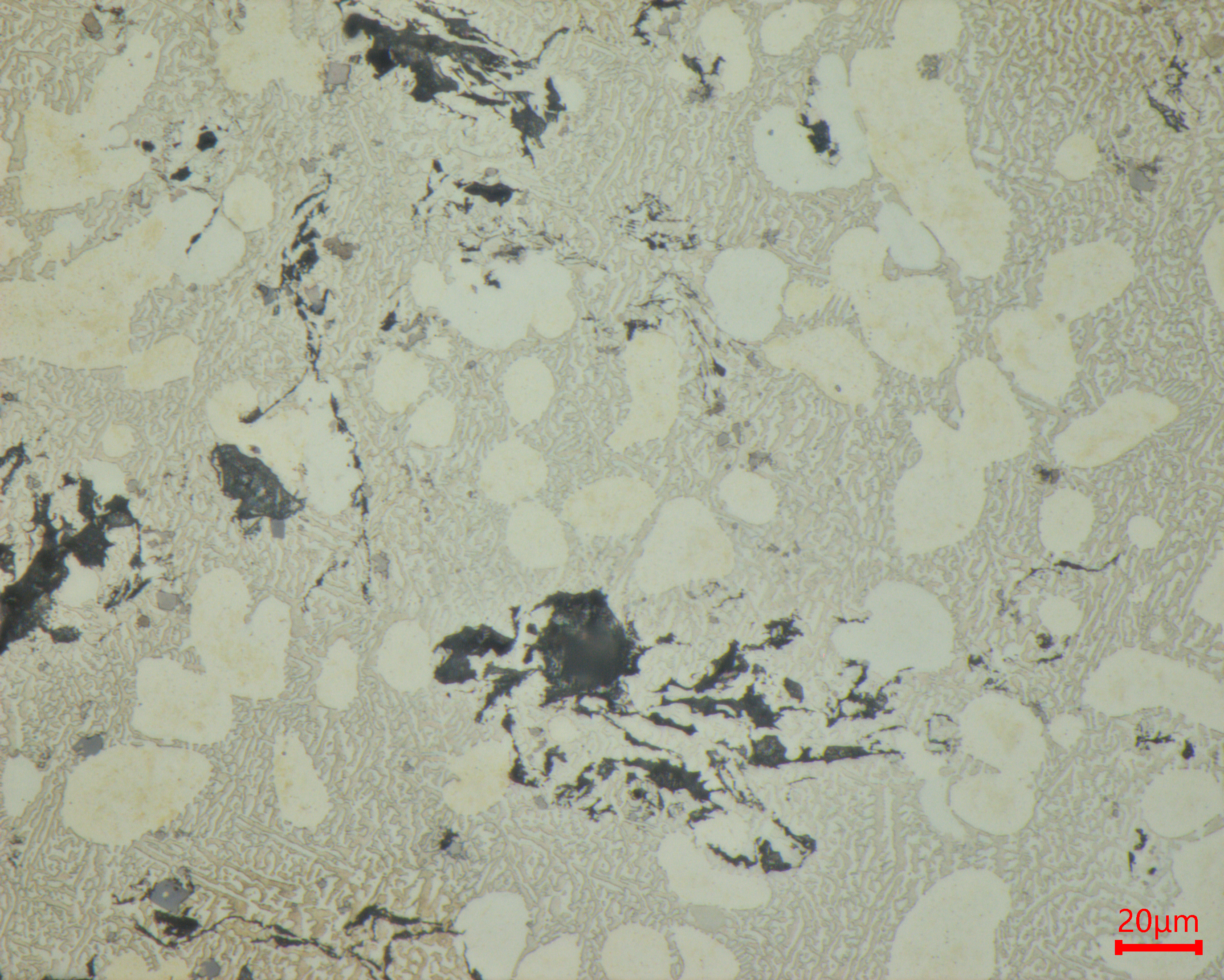

Quan sát cấu trúc kim loại được thực hiện bằng kính hiển vi kim loại MN80. Cấu trúc kim loại có màu trắng hoặc dung dịch rắn ve (AL) màu trắng lớn hoặc nhỏ, các khối nhỏ màu xám là các hợp chất alfe và có lỗ chân lông lỏng màu đen. Điều này chỉ ra rằng xỉ kẽm không được liên kết chặt chẽ do hệ thống sưởi không đồng đều.
