Cách cắt chính xác đảm bảo tồn tại toàn bộ cấu hình kim

Độ chính xác so với độ chính xác: Tại sao sự khác biệt lại quan trọng trong việc phân chia

Trong quá trình chuẩn bị mẫu luyện kim, độ chính xác và độ chính xác thường được sử dụng như thể chúng có cùng một ý nghĩa, tuy nhiên chúng mô tả hai đặc tính khác nhau của vết cắt. Độ chính xác đề cập đến mức độ khớp của một phần với mặt phẳng quan tâm dự định so với tính năng tham chiếu, chẳng hạn như đường tâm mối hàn hoặc ranh giới lớp phủ. Độ chính xác đề cập đến mức độ lặp lại của kết quả đó trên hàng chục hoặc hàng trăm mẫu được xử lý trên cùng một thiết lập. Phòng thí nghiệm có thể chính xác mà không cần chính xác, luôn cắt sai góc và có thể chính xác trên một mẫu trong khi thiếu độ lặp lại cần thiết để kiểm soát quy trình bằng thống kê.

Sự khác biệt này trở nên quan trọng vào thời điểm vết cắt được sử dụng để đánh giá hiệu suất vật liệu. Một phần lệch dù chỉ một phần milimet so với mặt phẳng dự định có thể trình bày sai cấu trúc hạt, mật độ bao gồm hoặc các phép đo độ sâu trường hợp. Các phòng thí nghiệm coi độ chính xác và độ chính xác như một mục tiêu kết hợp duy nhất thường xây dựng quy trình cắt của họ xoay quanh việc cố định, lựa chọn lưỡi dao và kiểm soát tiến dao thay vì chỉ xoay quanh chuyển động cắt. Phần còn lại của bài viết này thực hiện thông qua các lựa chọn cơ học và quy trình để giữ nguyên cả hai phẩm chất trong khi bảo vệ cấu trúc vi mô khỏi hư hỏng nhân tạo xảy ra trong quá trình cắt.

Nó cũng giúp phân biệt hai đặc tính này khi khắc phục sự cố của một lô bị lỗi. Nếu các phép đo liên tục lệch theo cùng một hướng, thì vấn đề thường là độ chính xác, thường bắt nguồn từ cạnh tham chiếu được đặt không chính xác hoặc vật cố định chưa bao giờ được xác minh dựa trên bản vẽ bộ phận. Nếu các phép đo phân tán không thể đoán trước từ mẫu này sang mẫu tiếp theo thì vấn đề thường là ở độ chính xác và có xu hướng hướng tới độ lỏng cơ học, áp suất kẹp không nhất quán hoặc người vận hành thực hiện các điều chỉnh thủ công nhỏ giữa các lần cắt. Việc chẩn đoán lỗi thuộc loại nào trước khi thay đổi cài đặt thiết bị sẽ tiết kiệm đáng kể thời gian vì hành động khắc phục cho mỗi lỗi là khác nhau.

Tại sao tính toàn vẹn của cấu trúc bị ảnh hưởng trong quá trình cắt

Mỗi vết cắt bị mài mòn sẽ gây ra một số xáo trộn cho vật liệu ngay bên dưới mặt phẳng cắt. Câu hỏi đặt ra không phải là liệu sự xáo trộn có xảy ra hay không mà là nó kéo dài bao xa và liệu nó có đến được khu vực mà một nhà luyện kim thực sự có ý định kiểm tra hay không. Ba cơ chế gây ra hầu hết các hư hỏng khi cắt được kiểm soát kém: gia nhiệt do ma sát, biến dạng cơ học do lực cắt và gãy xương vi mô do rung động.

Gia nhiệt ma sát làm tăng nhiệt độ cục bộ đủ để thay đổi quá trình ủ, gây ra sự biến đổi pha trong các hợp kim nhạy cảm với nhiệt hoặc tạo ra đường cháy có thể nhìn thấy ở cạnh cắt.
Biến dạng cơ học làm mờ các hạt bề mặt, làm tròn các cạnh và có thể che đi ranh giới thực sự giữa lớp phủ và chất nền.
Sự rung động từ một bánh xe không cân bằng hoặc một mẫu vật được kẹp lỏng lẻo tạo ra các vết rung mà sau này hiển thị dưới dạng các đặc điểm sai dưới kính hiển vi.

Bởi vì những tác động này được tích lũy nên sự kém hiệu quả nhỏ sẽ gộp lại. Một bánh xe hơi quá mạnh so với độ cứng nhất định, kết hợp với dòng nước làm mát không đủ, không chỉ làm chậm quá trình cắt; nó tích cực viết lại cấu trúc vi mô mà nhà phân tích đang cố gắng quan sát. Nhận ra điều này sớm trong quy trình làm việc là điều giúp phân biệt phần hỗ trợ kết luận hợp lệ với phần lặng lẽ đưa lỗi vào báo cáo.

Thách thức thực tế là thiệt hại do cắt không phải lúc nào cũng có thể nhìn thấy được nếu không có sự chuẩn bị thêm. Đường cháy ẩn bên dưới bề mặt có thể tồn tại khi mài thô và chỉ xuất hiện sau khi đánh bóng tinh, tại thời điểm đó mẫu đã tiêu tốn thời gian chuẩn bị đáng kể. Vì lý do này, nhiều phòng thí nghiệm coi các thông số cắt như một phần của kiểm soát chất lượng chứ không phải là một bước ngược dòng riêng biệt, xem xét độ mòn của bánh xe, tình trạng chất làm mát và cài đặt cấp liệu theo lịch trình cố định thay vì chỉ sau khi phát hiện ra lỗi ở phía dưới.

Các thành phần cốt lõi của đáng tin cậy thiết bị cắt kim loại

hiện đại thiết bị cắt kim loại được xây dựng xung quanh bốn hệ thống con phải làm việc cùng nhau thay vì tách biệt: cụm truyền động và trục chính, hệ thống phân phối chất làm mát, bệ cố định và cơ cấu điều khiển cấp liệu. Điểm yếu trong bất kỳ hệ thống con nào đều thể hiện dưới dạng hư hỏng ở phần đã hoàn thiện, ngay cả khi ba phần còn lại đang hoạt động tốt.

Hệ thống con	Vai trò chính	Chế độ lỗi điển hình nếu không được xác định rõ
Trục chính và ổ đĩa	Duy trì tốc độ quay ổn định dưới tải	Giảm tốc độ khi cắt vật liệu cứng, gây ra nhiệt không đều
Cung cấp nước làm mát	Loại bỏ nhiệt và các mảnh vụn mài mòn khỏi rãnh cắt	Đốt cháy cục bộ, tải lưỡi, mảnh vụn đọng lại
Nền tảng cố định	Giữ mẫu ở vị trí cố định, có thể lặp lại	Độ lệch góc, dịch chuyển bộ phận, mặt cắt không nhất quán
Kiểm soát nguồn cấp dữ liệu	Điều chỉnh tốc độ lưỡi dao tiến vào vật liệu	Lực dư thừa, biến dạng cạnh, kính bánh xe

Các phòng thí nghiệm đánh giá một trạm cắt mới thường chỉ tập trung vào công suất trục xoay, đây là điểm khởi đầu hợp lý nhưng là một bức tranh chưa hoàn chỉnh. Trục xoay công suất cao kết hợp với bệ cố định yếu sẽ chỉ truyền nhiều rung động hơn vào mẫu chứ không ít hơn. Kết quả bền vững nhất đến từ việc coi bốn hệ thống con như một tập hợp phù hợp thay vì nâng cấp từng hệ thống một.

Khả năng bảo trì là một yếu tố khác dễ bị bỏ qua trong quá trình lựa chọn thiết bị ban đầu nhưng sẽ trở nên quan trọng sau nhiều năm sử dụng hàng ngày. Bộ phận bảo vệ lưỡi, bộ lọc chất làm mát và đai truyền động bị mòn ở các mức độ khác nhau và thiết bị được thiết kế với các điểm bảo trì dễ tiếp cận giúp giảm thời gian ngừng hoạt động liên quan đến bảo trì định kỳ. Các phòng thí nghiệm chạy nhiều ca thường nhận thấy rằng việc dễ bảo trì có tác động lớn hơn đến tổng công suất so với mức tăng gia tăng ở tốc độ cắt tối đa, đơn giản vì thời gian ngừng hoạt động ngoài dự kiến ảnh hưởng đến mọi mẫu trong hàng đợi thay vì chỉ mẫu bị cắt.

Precision metallographic cutting machine in a laboratory setting

Làm thế nào máy cắt kim loại chính xác Kiểm soát nhiệt và biến dạng

Đặc điểm xác định của máy cắt kim loại chính xác không phải là tốc độ cắt thô mà là khả năng giữ tốc độ, tốc độ tiến dao và phân phối chất làm mát trong một dải hẹp, có thể lặp lại bất kể độ cứng của vật liệu. Điều này quan trọng vì sự sinh nhiệt trong quá trình cắt mài mòn với sự tương tác giữa tốc độ bánh xe, lực hướng xuống và thời gian tiếp xúc và bất kỳ biến số nào vượt quá phạm vi sẽ làm cân bằng hướng tới nhiều nhiệt hơn và biến dạng hơn.

Ba đặc điểm thiết kế có xu hướng phân biệt những máy giữ được sự cân bằng này với những máy không giữ được sự cân bằng này:

Điều chỉnh tốc độ vòng kín nhằm bù đắp cho những thay đổi về tải khi lưỡi cắt gặp các vùng cứng hơn hoặc mềm hơn của mẫu hỗn hợp hoặc mẫu phân lớp.
Cấu hình nguồn cấp dữ liệu có thể lập trình tự động làm chậm quá trình tiếp cận gần phía thoát của vết cắt, nơi phổ biến nhất là hư hỏng do đột phá.
Cung cấp chất làm mát ngập nước hoặc qua bánh xe để giữ cho vùng cắt ở nhiệt độ thấp hơn nhiệt độ mà tại đó các thay đổi cấu trúc vi mô bắt đầu.

Đối với các phòng thí nghiệm làm việc với hỗn hợp hợp kim màu mềm và thép công cụ cứng trong cùng một tuần, tính nhất quán này quan trọng hơn tốc độ cao nhất. Một máy cắt nhanh nhưng chỉ hoạt động tốt trong phạm vi cửa sổ độ cứng hẹp buộc người vận hành phải bù thủ công, điều này tạo ra sự thay đổi mà thiết bị cần loại bỏ.

Hóa chất làm mát đáng được quan tâm bên cạnh các tính năng cơ học của chính máy. Chất làm mát bôi trơn tốt nhưng thoát ra chậm từ vết cắt có thể giữ nhiệt hơn là loại bỏ nó, trong khi chất làm mát chảy tự do nhưng thiếu đặc tính bôi trơn phù hợp sẽ làm tăng ma sát ở mặt bánh xe. Việc điều chỉnh nồng độ chất làm mát và áp suất phân phối phù hợp với loại bánh xe đang sử dụng và kiểm tra lại sự phù hợp đó bất cứ khi nào bánh xe được thay đổi, sẽ thu hẹp khoảng cách thường để lại theo thói quen không chính thức hơn là cài đặt được ghi lại.

Đang chọn phụ kiện máy cắt kim loại để cố định nhất quán

Ngay cả một máy được xác định rõ cũng hoạt động kém nếu bộ phận hỗ trợ phụ kiện máy cắt kim loại không khớp với hình dạng mẫu. Việc cố định chiếm một phần lớn các khuyết tật mặt cắt có thể ngăn ngừa được, bởi vì bất kỳ chuyển động nào của bộ phận trong quá trình cắt đều chuyển trực tiếp thành mặt phẳng không chính xác hoặc không thể lặp lại.

Kẹp kiểu Vise có mặt hàm rộng phân bổ lực kẹp trên diện tích tiếp xúc lớn hơn, giúp giảm nguy cơ kẹp cục bộ trên các hợp kim mềm hơn trong khi vẫn giữ chắc chắn các bộ phận không đều hoặc có góc cạnh. Các thiết bị cố định góc và đầu giữ khối chữ V mở rộng khả năng điều khiển này cho các mẫu hình trụ hoặc có hình dạng kỳ lạ mà nếu không sẽ yêu cầu kẹp ngẫu hứng. Các phụ kiện lựa chọn bánh xe, bao gồm nhiều tùy chọn về độ cứng liên kết và hạt mài mòn, cho phép một máy duy nhất có thể phù hợp với phạm vi độ cứng vật liệu rộng hơn nhiều mà không cần thay đổi thiết bị cơ bản.

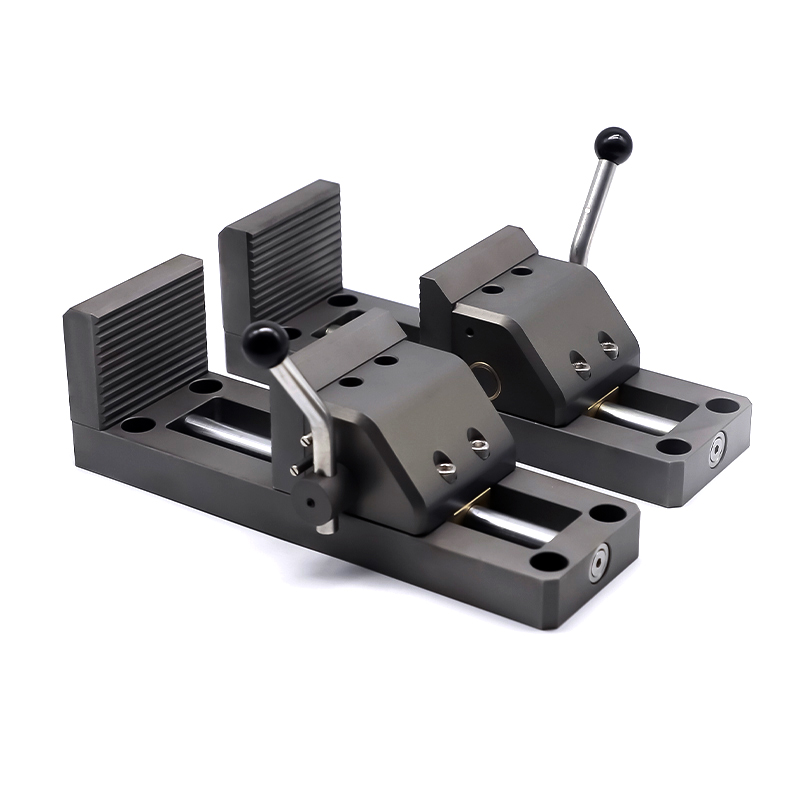

Large vise-style fixture accessory for metallographic sectioning

Một quy tắc thực tế mà nhiều phòng thí nghiệm tuân theo là coi việc cố định là một quyết định theo từng mẫu thay vì thiết lập một lần. Việc xem xét độ khít của vật cố định trước mỗi hình dạng bộ phận mới mất thêm vài phút nhưng luôn giảm tỷ lệ cắt lại do dịch chuyển trong quá trình kẹp.

So sánh các loại bánh xe mài mòn theo các kích thước hiệu suất chính

Lựa chọn bánh xe mài mòn là một trong số ít quyết định trong quy trình cắt có ảnh hưởng đồng thời đến việc sinh nhiệt, chất lượng cạnh và chi phí. Biểu đồ bên dưới so sánh bốn loại bánh xe phổ biến trên năm khía cạnh hiệu suất trên thang đo tương đối, dựa trên kinh nghiệm trong phòng thí nghiệm điển hình thay vì thông số kỹ thuật của một nhà cung cấp duy nhất.

Bánh xe liên kết kim cương thường có lợi thế về khả năng chống mài mòn và chất lượng cạnh, phù hợp với hợp kim và gốm sứ cứng, nơi việc mài lại nhiều lần sẽ làm chậm thông lượng. Bánh xe oxit nhôm vẫn là lựa chọn thiết thực cho thép mềm hơn và sản xuất thông thường, trong đó hiệu quả chi phí quan trọng hơn độ sắc nét tối đa của cạnh. Bánh xe cacbua silic và CBN chiếm vị trí trung gian, mỗi loại ưu tiên các nhóm vật liệu cụ thể hơn là sử dụng cho mục đích chung.

Độ cứng của liên kết bánh xe tương tác với sự cân bằng tương tự được hiển thị trong biểu đồ trên. Liên kết cứng hơn giữ các hạt mài mòn lâu hơn, giúp kéo dài tuổi thọ bánh xe nhưng có thể dẫn đến hiện tượng bóng kính nếu vật liệu được cắt quá mềm so với cấp liên kết đó, vì các hạt xỉn màu sẽ giữ nguyên vị trí thay vì bung ra để lộ các cạnh cắt mới. Liên kết mềm hơn sẽ giải phóng các hạt dễ dàng hơn, giữ cho bề mặt cắt sắc nét trên các vật liệu mềm hơn nhưng lại khiến bánh xe tiêu hao nhanh hơn. Các phòng thí nghiệm lưu trữ sẵn một lượng nhỏ các cấp độ kết dính, thay vì tiêu chuẩn hóa trên một bánh xe duy nhất cho mọi công việc, thường nhận thấy ít khuyết tật liên quan đến nhiệt hơn trên khối lượng công việc vật liệu hỗn hợp.

Tốc độ cắt so với vùng chịu ảnh hưởng nhiệt: Tìm hiểu sự đánh đổi

Việc tăng tốc độ cắt sẽ rút ngắn thời gian xử lý nhưng cũng có xu hướng tăng độ sâu của vùng chịu ảnh hưởng nhiệt nếu dòng nước làm mát và tốc độ tiến dao không được điều chỉnh để bù lại. Mối quan hệ không tuyến tính trên toàn bộ phạm vi tốc độ; hầu hết các phòng thí nghiệm đều quan sát thấy phản ứng tương đối phẳng ở tốc độ thấp hơn, sau đó là độ sâu chịu ảnh hưởng nhiệt tăng mạnh hơn khi vượt qua ngưỡng cụ thể của vật liệu.

Bài học rút ra thực tế là tốc độ cao nhất hiện có hiếm khi là cài đặt chính xác cho các hợp kim nhạy cảm. Các phòng thí nghiệm lập bản đồ đường cong này cho các vật liệu phổ biến nhất của họ có thể xác định tốc độ làm việc ngay dưới điểm uốn, tiết kiệm được phần lớn thời gian mà không đẩy vùng chịu ảnh hưởng nhiệt vào khu vực đang được kiểm tra.

Tốc độ tiến dao và biến dạng trên các loại độ cứng vật liệu

Tốc độ tiến dao tương tác với độ cứng của vật liệu theo cách dễ bị đánh giá thấp. Cài đặt bước tiến tương tự tạo ra vết cắt sạch trên mẫu thép nhẹ có thể tạo ra biến dạng bề mặt nhìn thấy được trên hợp kim mềm hơn, dẻo hơn, đơn giản vì vật liệu tạo ra đường cắt thay vì cắt sạch dưới cùng một lực.

Các vật liệu mềm hơn, dẻo hơn thường yêu cầu cấp liệu chậm hơn và lực kẹp nhẹ hơn để tránh bị nhòe, trong khi các hợp kim cứng hơn chịu được cấp liệu nhanh hơn nhưng cần chú ý kỹ hơn đến sự tích tụ nhiệt. Điều chỉnh nguồn cấp dữ liệu theo loại độ cứng thay vì áp dụng một cài đặt mặc định duy nhất cho tất cả các mẫu là một trong những thay đổi hiệu quả nhất về mặt chi phí mà phòng thí nghiệm có thể thực hiện.

Sơ lược về các khiếm khuyết phân đoạn phổ biến

khiếm khuyết	Nguyên nhân có thể xảy ra	Sửa chữa điển hình
Đốt cháy các đường ở mép cắt	Tốc độ vượt quá hoặc chất làm mát không đủ	Giảm tốc độ, kiểm tra tốc độ dòng nước làm mát
Độ lệch góc trên mặt cắt	Đồ đạc lỏng lẻo hoặc không khớp	Chuyển sang một vật cố định có hàm rộng hơn hoặc có góc cụ thể
Các cạnh bị nhòe hoặc tròn	Lực nạp quá mức lên vật liệu dẻo	Thấper feed rate, reduce clamping pressure
Dấu hiệu huyên thuyên	Bánh xe không cân bằng hoặc rung	Chỉnh lại hoặc thay bánh xe, kiểm tra vòng bi trục chính

Quy trình làm việc có thể lặp lại từ việc chọn mẫu đến phần hoàn thành

Tính nhất quán giữa những người vận hành và các ca làm việc xuất phát từ việc tuân theo cùng một trình tự mọi lúc, thay vì dựa vào phán đoán của từng bước ở mỗi bước. Quy trình bên dưới phác thảo trình tự mà các phòng thí nghiệm thường sử dụng để duy trì kết quả phân chia có thể so sánh được trong toàn bộ quá trình sản xuất.

Việc ghi lại kết quả của mỗi lần cắt, bao gồm tình trạng bánh xe và bất kỳ sai lệch nào so với mặt phẳng mục tiêu, sẽ đóng vòng lặp và cung cấp cho phòng thí nghiệm một đường dữ liệu để xác định sự trôi chậm trong kết quả trước khi nó trở thành lô bị loại bỏ.

Kiểu lưu trữ hồ sơ này có xu hướng khiến bạn cảm thấy tốn thêm chi phí khi hoạt động diễn ra tốt đẹp, nhưng giá trị thực của nó sẽ xuất hiện vài tháng sau đó khi khách hàng hoặc bộ phận kiểm toán nội bộ hỏi tại sao một loạt phần cụ thể lại khác với phần trước đó. Việc có nhật ký ghi ngày về các thay đổi bánh xe, nạp chất làm mát và điều chỉnh nguồn cấp dữ liệu sẽ biến cuộc điều tra đó thành một cuộc tra cứu nhanh chóng thay vì một bài tập đoán và nó thường tiết lộ sự trôi chậm, dần dần mà không một vết cắt nào có thể tự gắn cờ.

Danh sách kiểm tra ngắn trước mỗi lần chạy phân đoạn

Lịch trình sản xuất nhanh khiến bạn dễ bỏ qua các bước xác minh, nhưng một đợt kiểm tra ngắn trước khi chạy luôn phát hiện được phần lớn các lỗi có thể phòng ngừa được trước khi vật liệu bị lãng phí.

Xác nhận loại bánh mài và độ nhám phù hợp với độ cứng vật liệu cho lô hiện tại.
Kiểm tra lưu lượng và nồng độ chất làm mát trước khi bắt đầu ca làm việc đầu tiên.
Xác minh vật cố định vừa khít với bộ phận thực tế thay vì cho rằng nó khớp với lô trước đó.
Đặt tốc độ tiến dao theo danh mục vật liệu, không phải một giá trị mặc định duy nhất.
Kiểm tra phần đầu tiên dưới độ phóng đại thấp trước khi tiến hành chạy toàn bộ.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa độ chính xác và độ chính xác trong việc phân chia là gì?

Độ chính xác mô tả mức độ khớp của vết cắt với mặt phẳng dự định so với đối tượng địa lý tham chiếu, trong khi độ chính xác mô tả mức độ lặp lại của kết quả đó trên nhiều mẫu trên cùng một thiết lập.

Câu 2: Tại sao tốc độ cắt ảnh hưởng đến vùng ảnh hưởng nhiệt?

Tốc độ cao hơn làm tăng tốc độ tiếp xúc ma sát giữa bánh xe và vật liệu, và vượt quá ngưỡng dành riêng cho vật liệu, điều này làm tăng nhiệt độ cục bộ đủ để thay đổi cấu trúc vi mô gần mép cắt.

Câu hỏi 3: Bao lâu thì nên xem lại đồ đạc cố định?

Việc cố định phải được kiểm tra bất cứ khi nào hình dạng của bộ phận thay đổi, vì một vật cố định hoạt động cho một hình dạng có thể cho phép trôi hoặc dịch chuyển trên một mẫu có kích thước hoặc góc khác nhau.

Câu hỏi 4: Tốc độ tiến dao nhanh hơn có luôn gây ra nhiều thiệt hại hơn không?

Không phải lúc nào cũng vậy. Hiệu ứng này phụ thuộc nhiều vào độ cứng của vật liệu, với các hợp kim mềm hơn và dẻo hơn cho thấy sự biến dạng ở tốc độ cấp liệu mà vật liệu cứng có thể chịu đựng được mà không gặp vấn đề gì.

Câu 5: Cách đơn giản nhất để giảm dấu hiệu nói nhảm là gì?

Kiểm tra độ cân bằng bánh xe và tình trạng trục chính trước khi chạy sẽ giải quyết phần lớn các vấn đề về tiếng kêu, vì độ rung thường có nguồn gốc cơ học chứ không phải vấn đề về chất làm mát hoặc cấp liệu.
